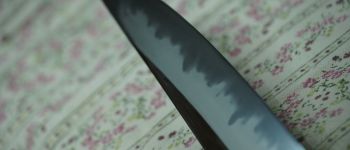

Pavel Bolf
Tanto

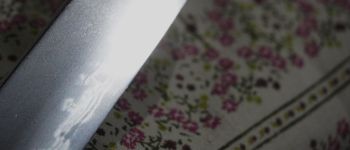

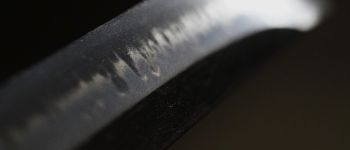

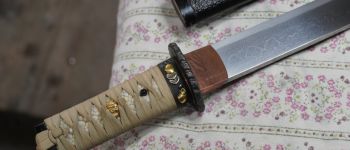

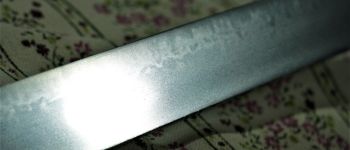

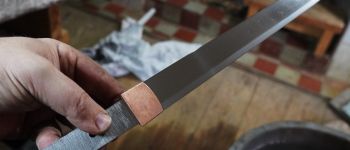

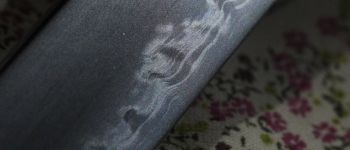

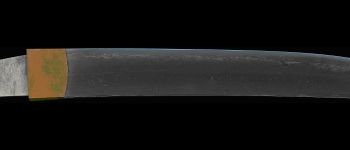

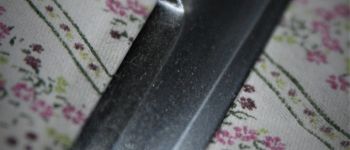

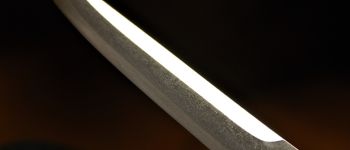

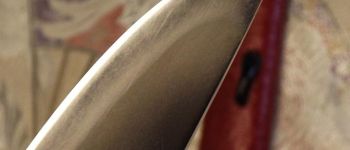

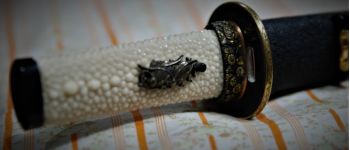

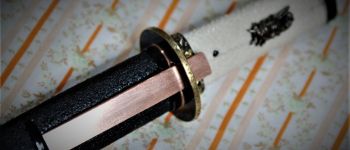

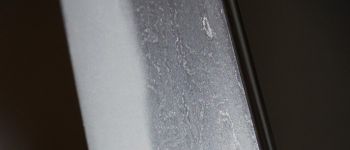

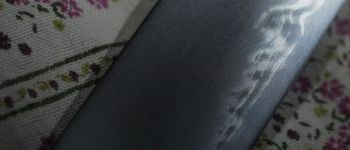

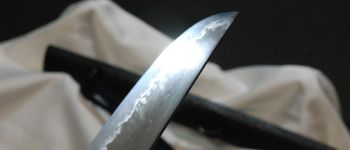

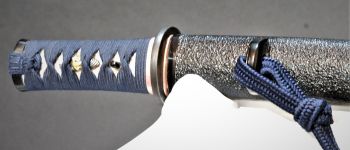

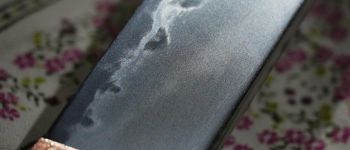

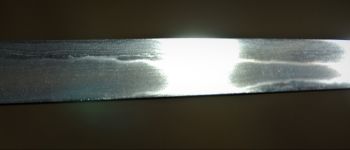

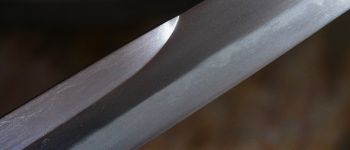

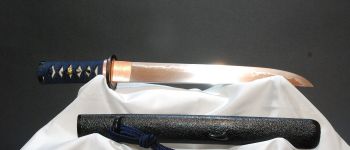

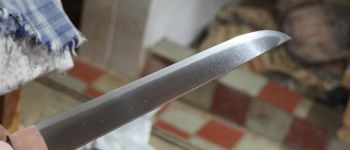

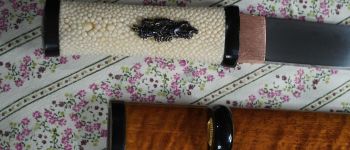

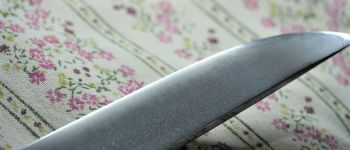

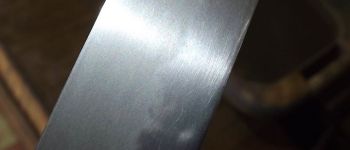

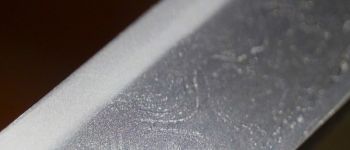

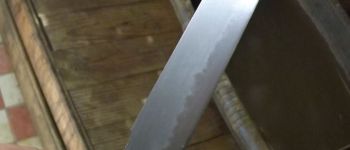

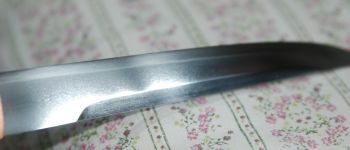

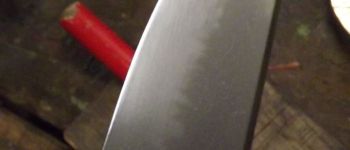

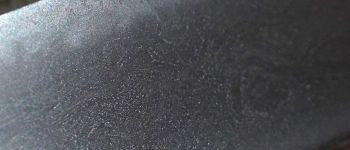

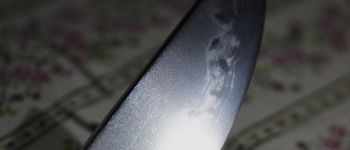

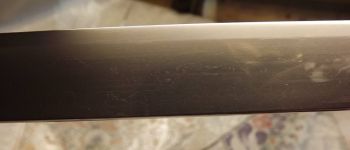

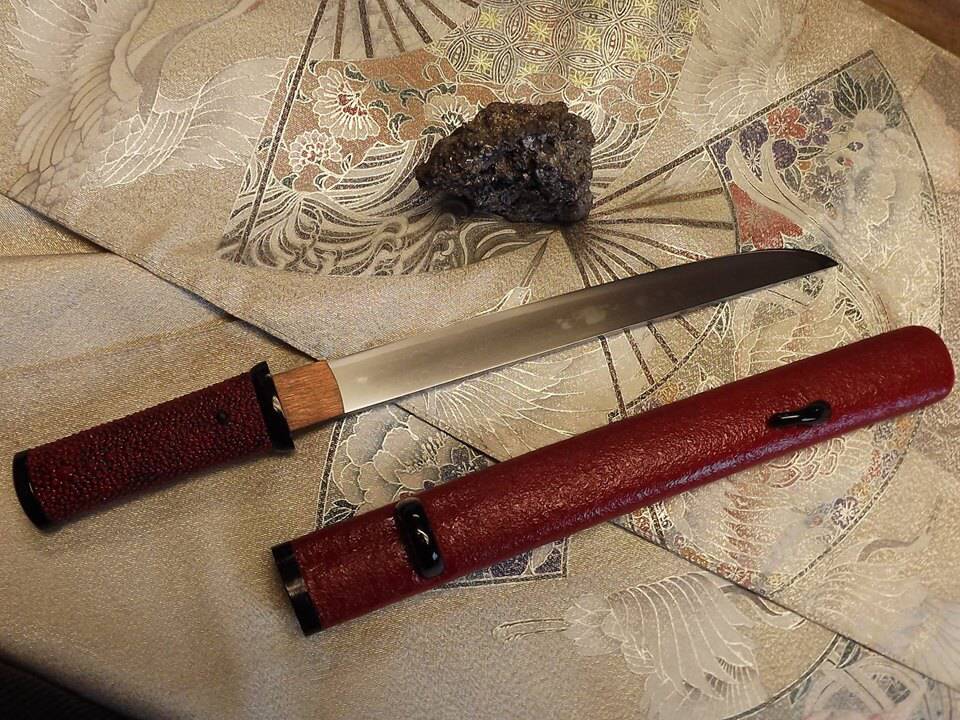

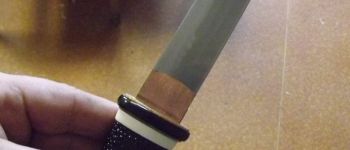

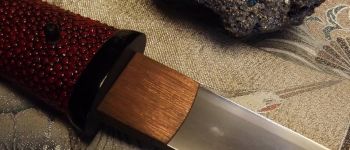

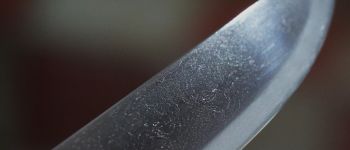

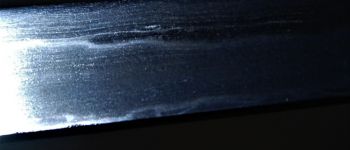

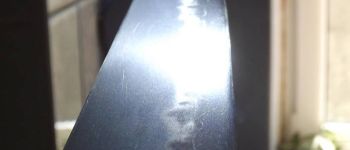

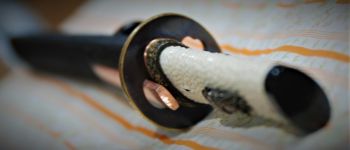

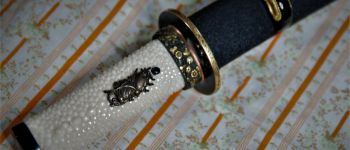

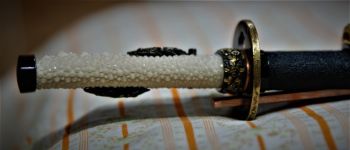

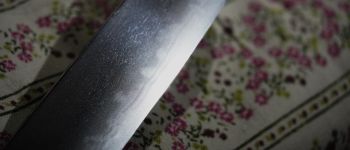

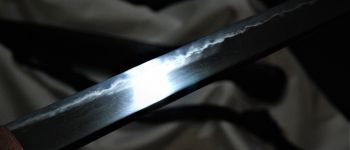

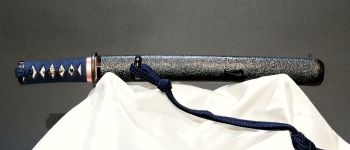

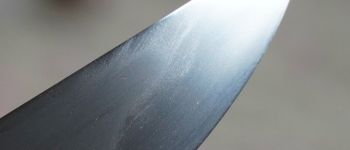

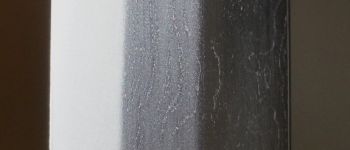

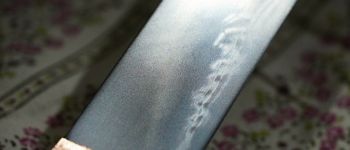

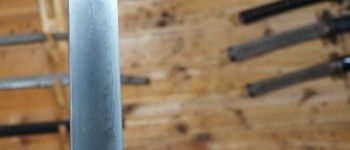

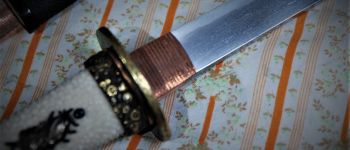

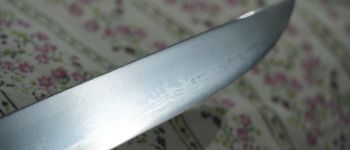

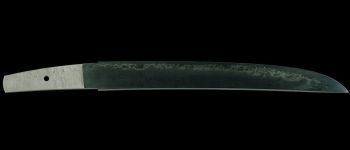

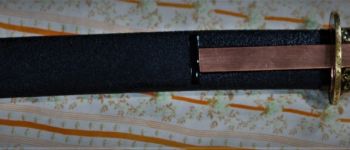

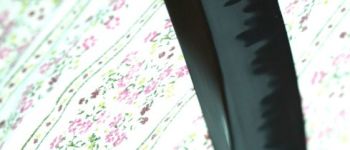

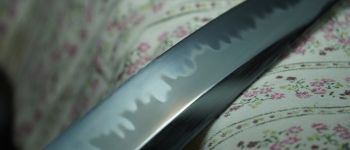

Tanto, yoroi doshi, hira zukuri. Nagasa 31,5cm, kassane 8,5mm, tamahagane/oroshigane, hamon saka chóji gunome, sunagashi, kinsuji, utsuri, itame, ko mokume hada.

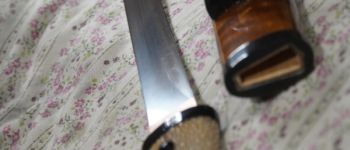

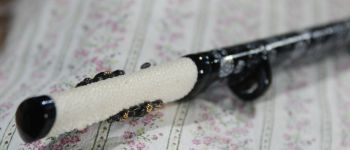

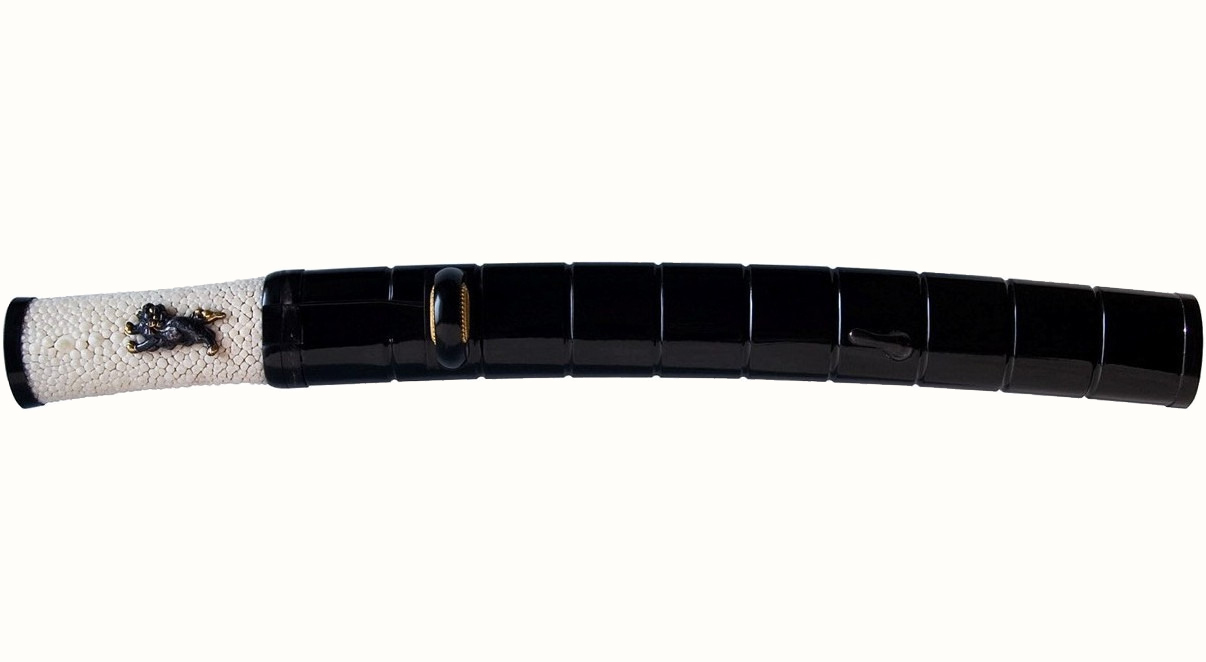

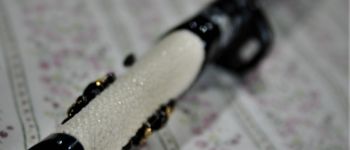

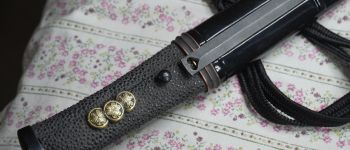

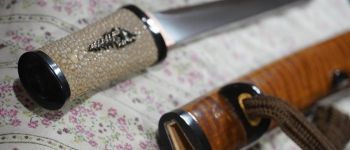

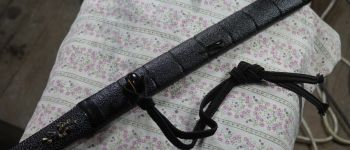

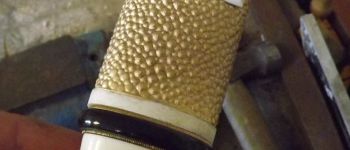

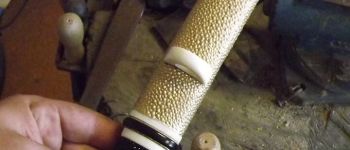

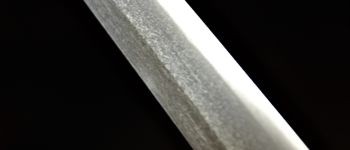

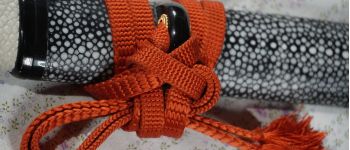

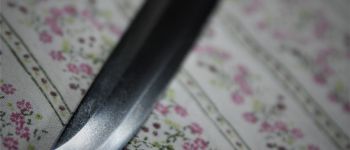

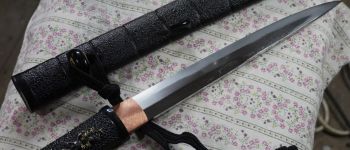

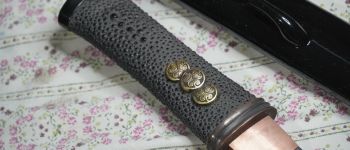

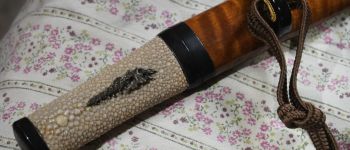

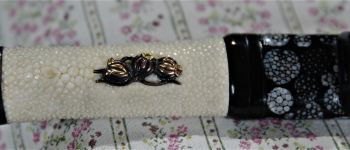

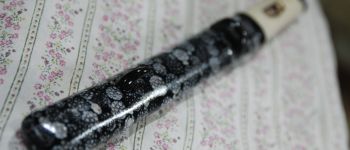

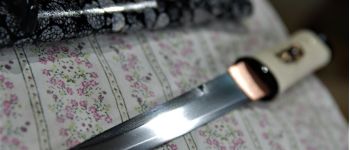

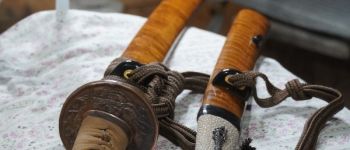

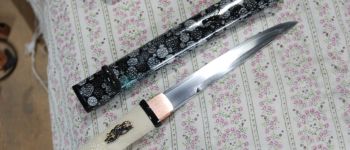

Koshirae aikuchi dashi zame.

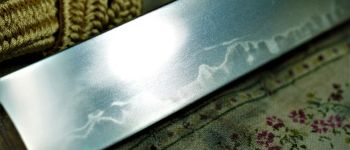

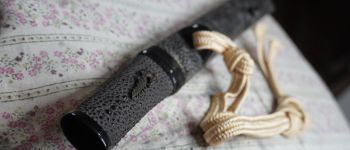

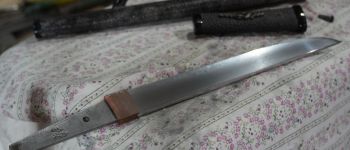

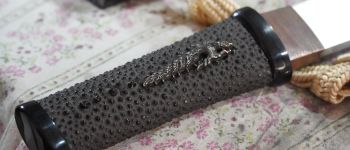

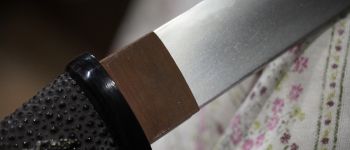

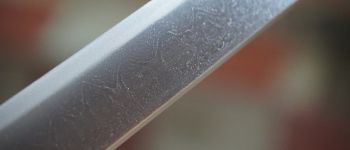

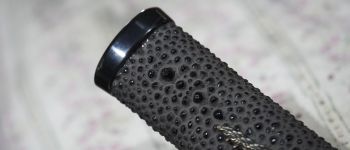

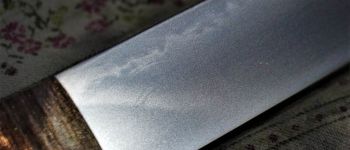

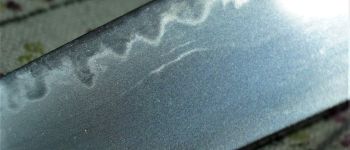

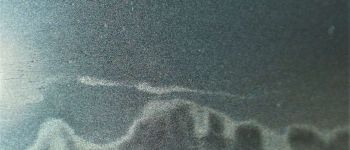

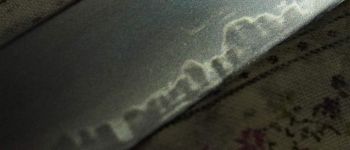

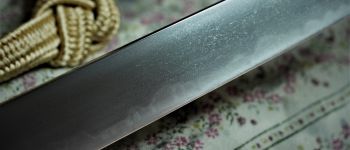

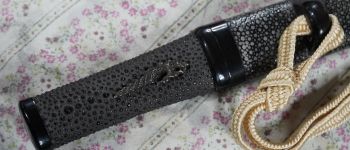

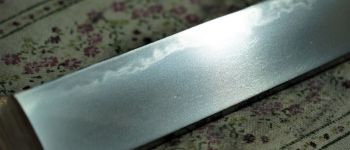

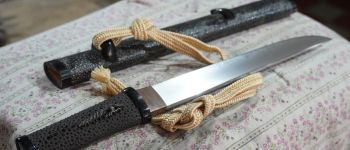

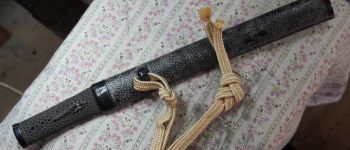

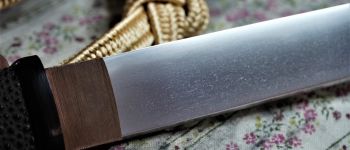

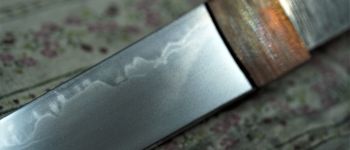

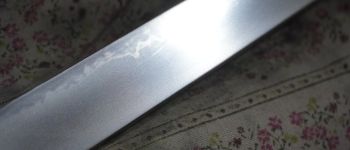

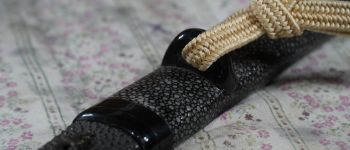

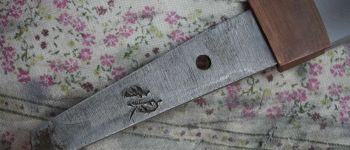

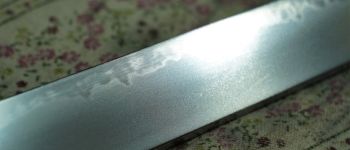

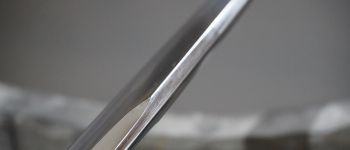

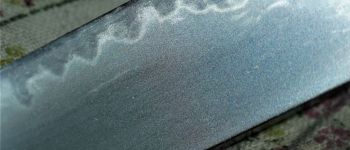

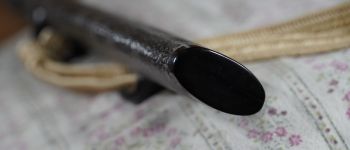

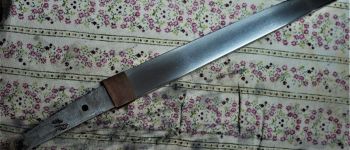

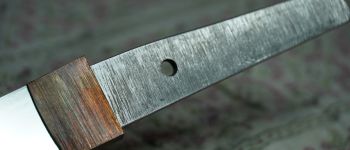

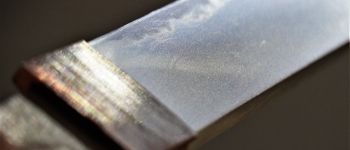

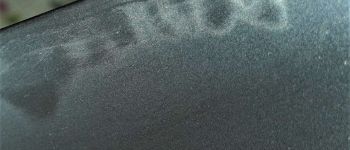

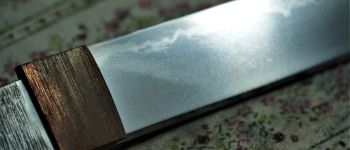

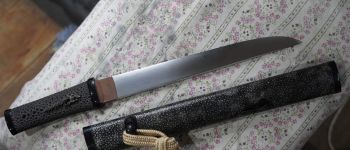

Ocel tamahagane/oroshigane, inspirováno Muramasa. Hamon midare/gunome, hada itame/mokume, utsuri, mizukage, kinsuji, nie. Leštěno v sashikomi stylu. Souprava dashi zame aikuchi .

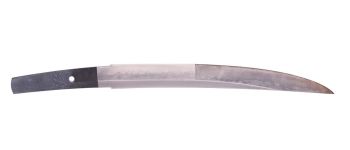

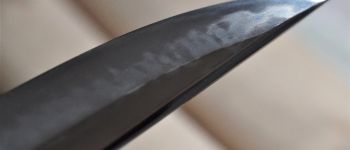

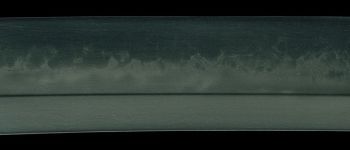

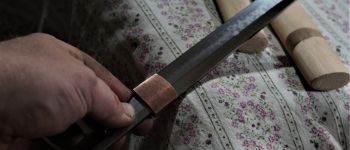

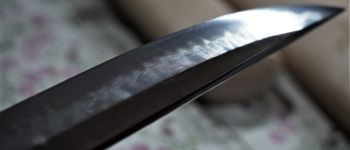

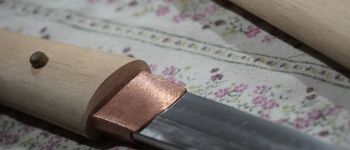

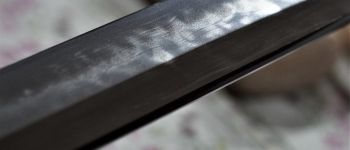

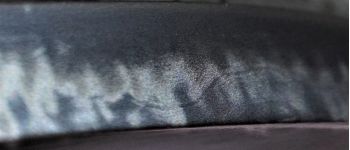

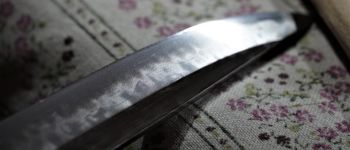

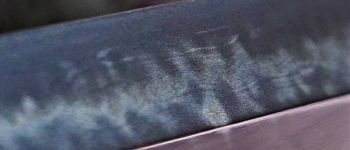

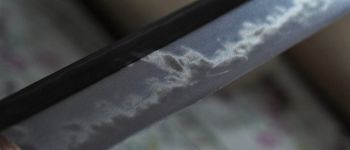

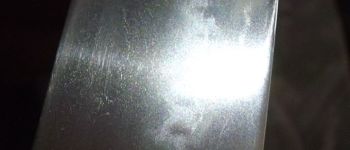

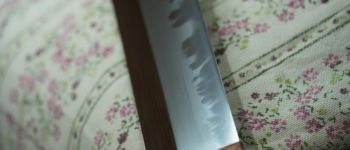

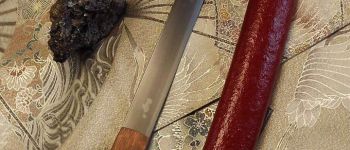

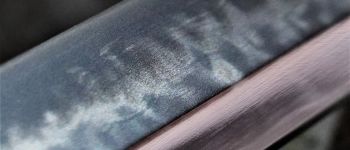

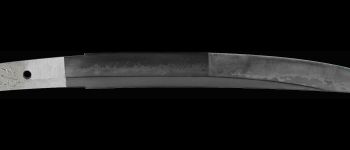

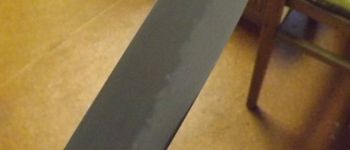

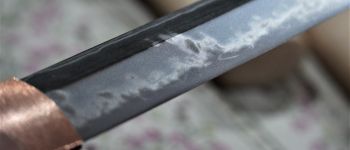

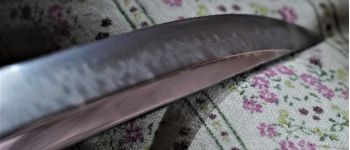

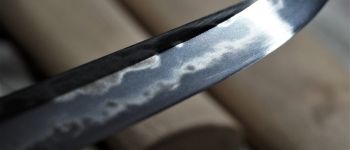

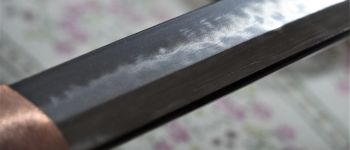

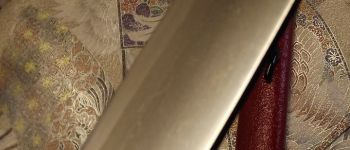

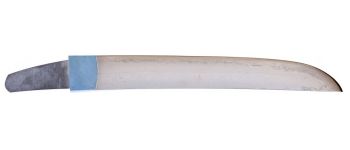

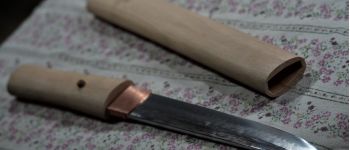

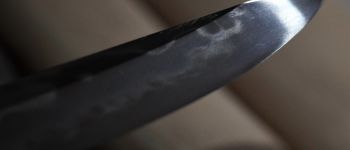

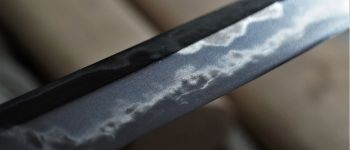

Kaiken tanto, shira saya, Bizen style, chóji hamon, muneyaki, Itame hada.

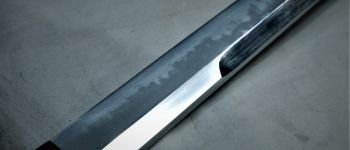

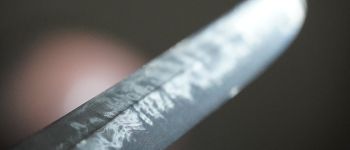

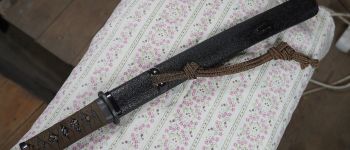

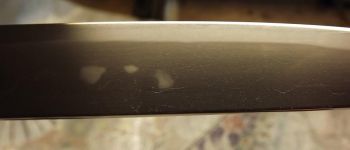

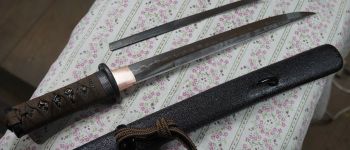

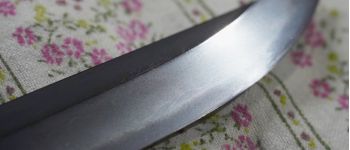

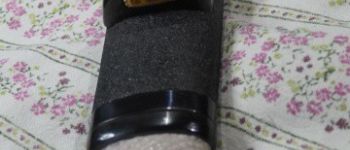

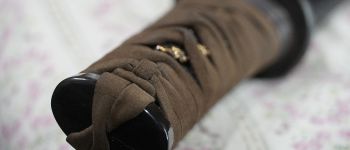

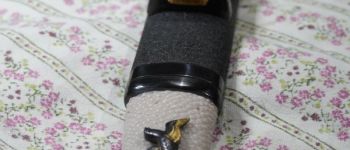

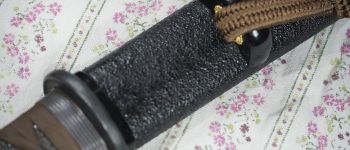

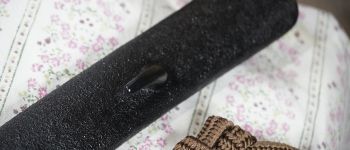

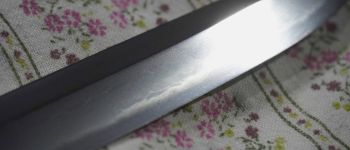

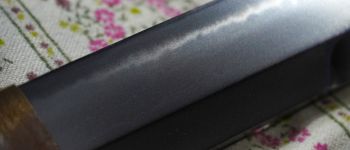

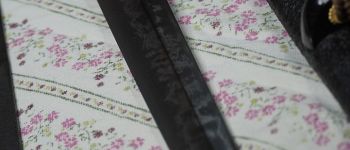

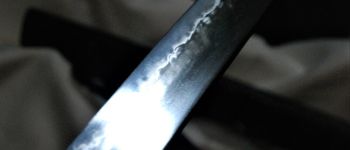

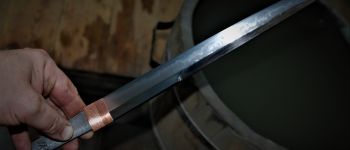

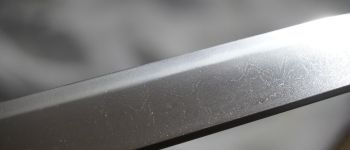

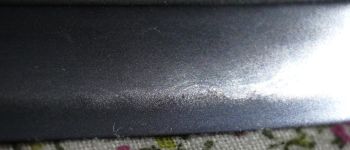

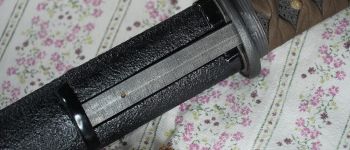

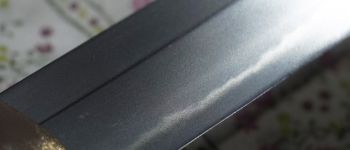

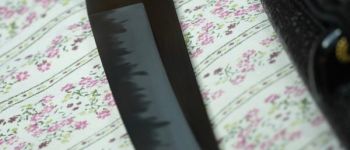

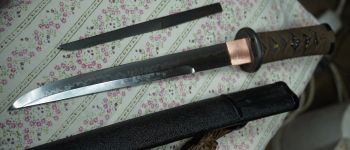

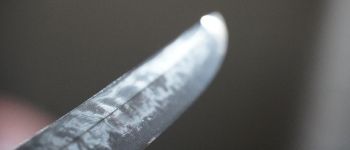

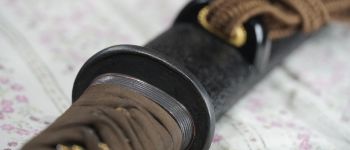

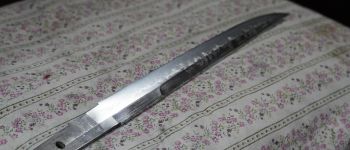

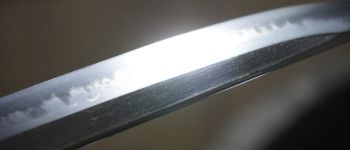

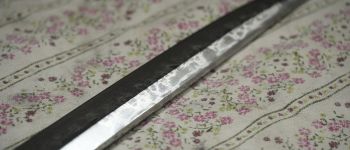

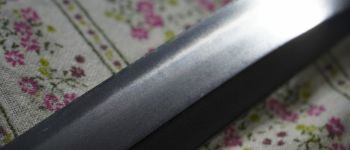

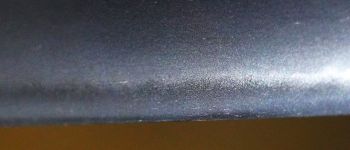

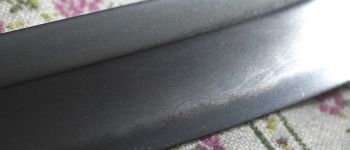

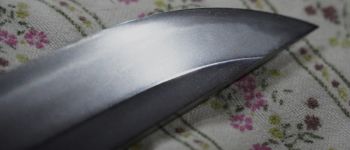

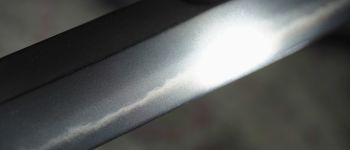

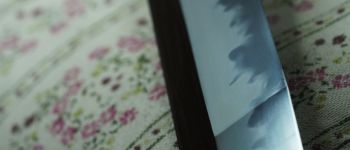

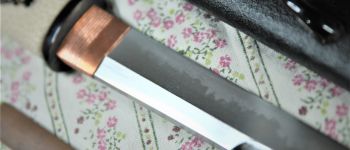

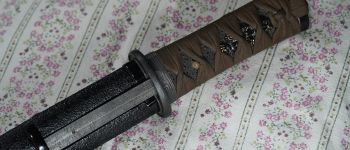

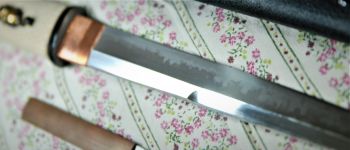

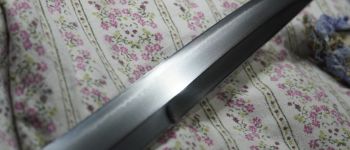

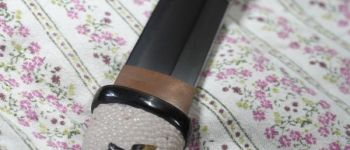

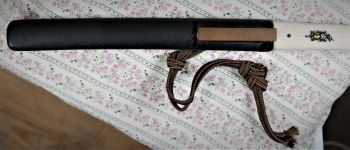

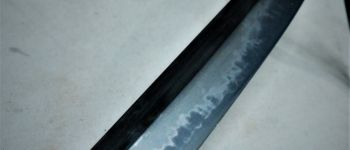

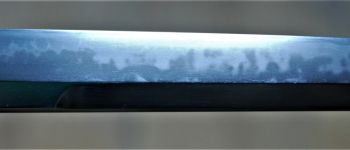

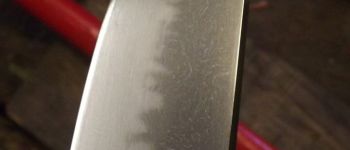

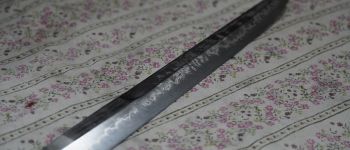

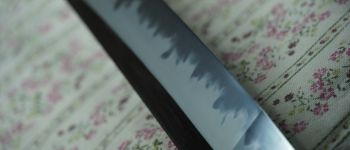

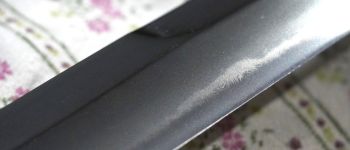

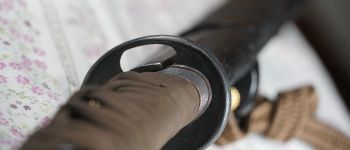

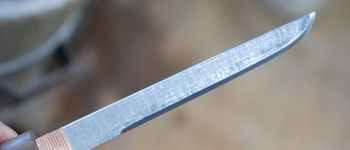

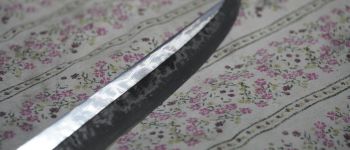

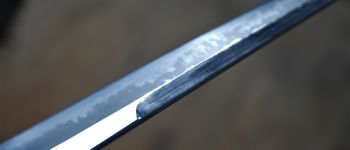

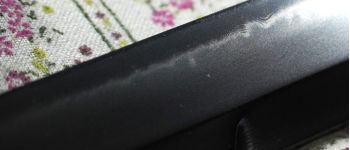

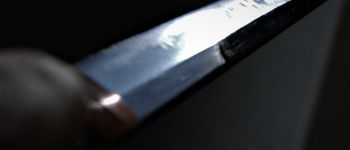

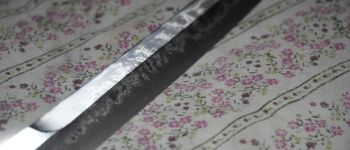

Tanto, kanmuri otoshi, hitatsura hamon, martenzitové  útvary v základu tvoří chóji hamon. Množství tobiyaki a muneyaki jsou v celé ploše čepele. Prochází jimi masame hada, která je zvýrazněna kinsuji a sunagashi. Tensho koshirae, tanto souprava s jednoduchou katsushi tsubou a nožík kogatana na vnitřní straně saya.

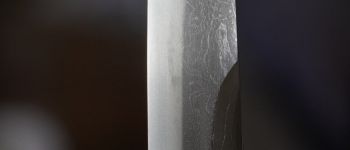

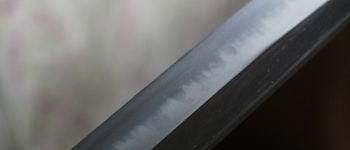

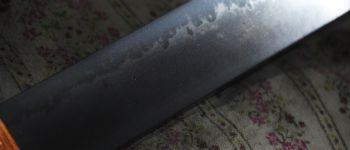

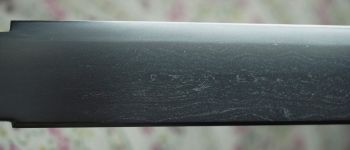

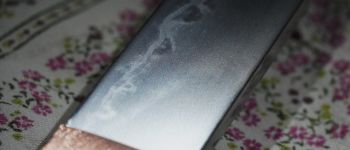

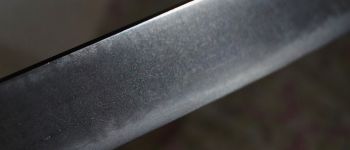

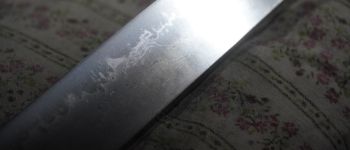

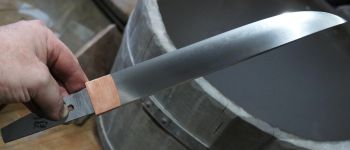

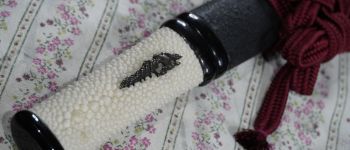

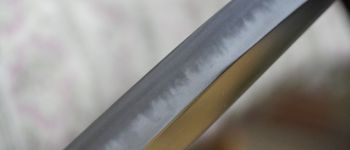

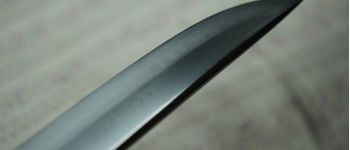

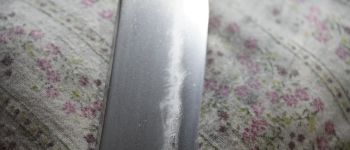

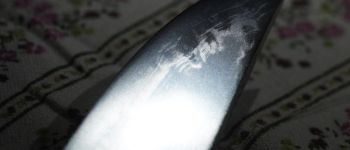

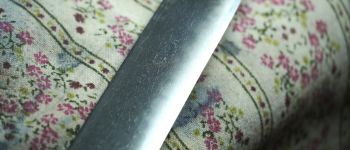

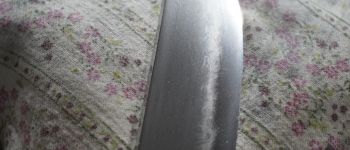

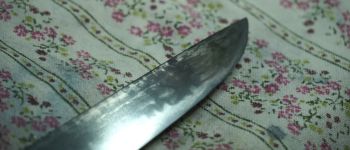

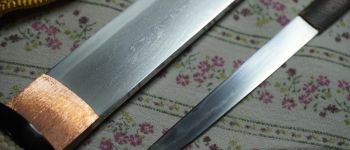

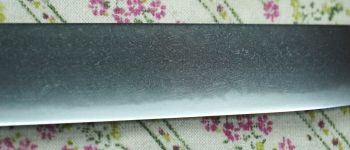

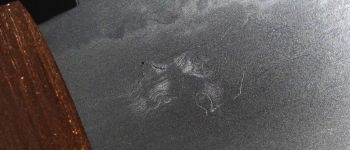

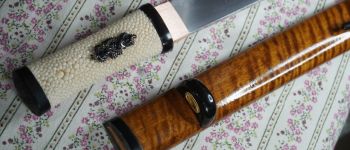

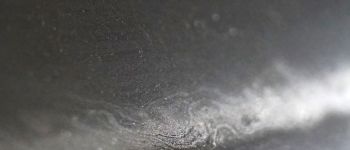

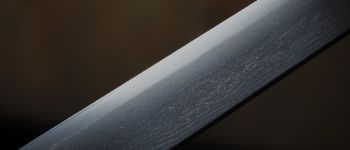

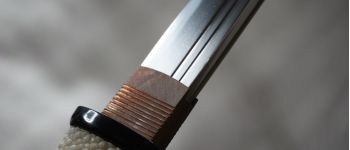

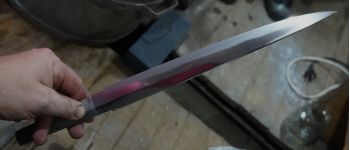

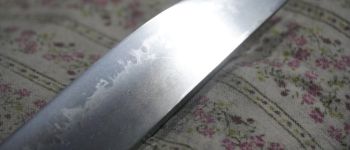

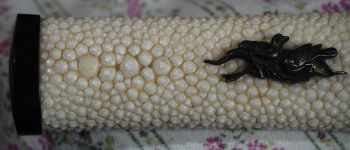

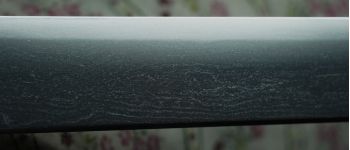

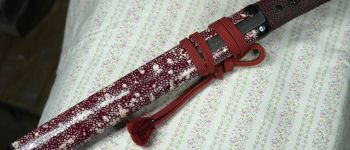

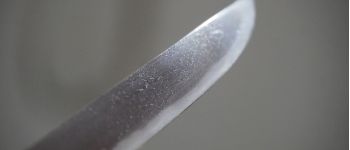

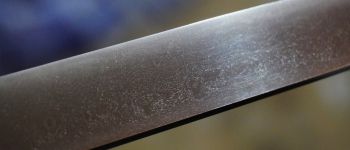

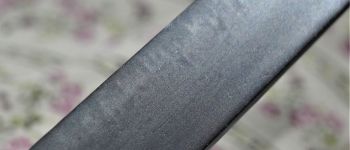

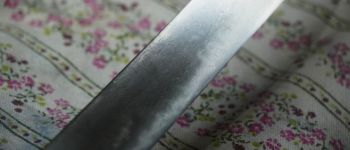

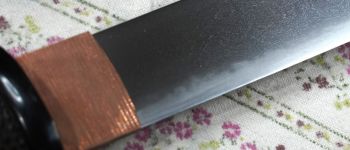

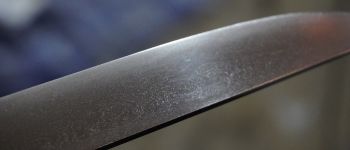

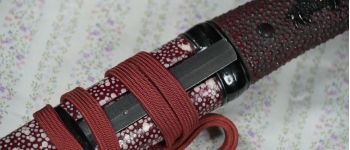

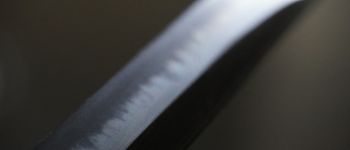

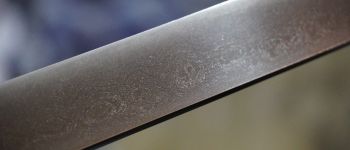

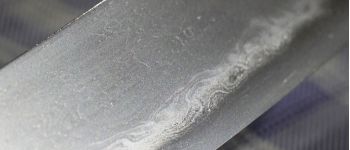

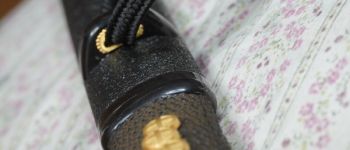

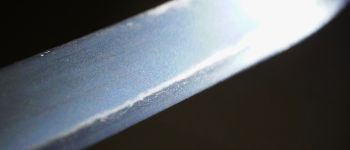

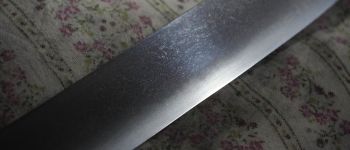

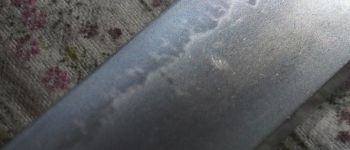

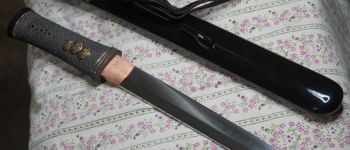

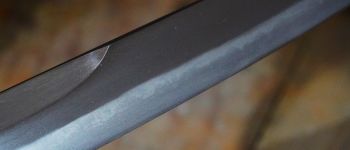

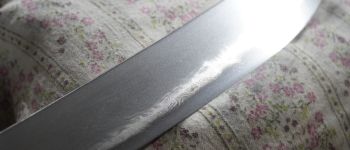

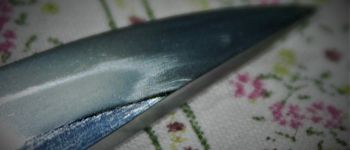

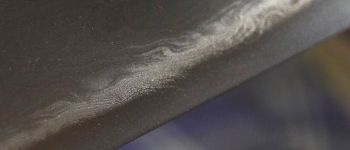

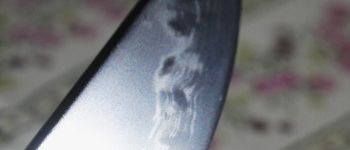

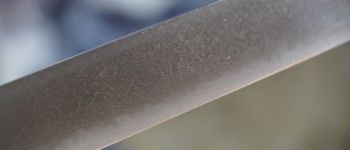

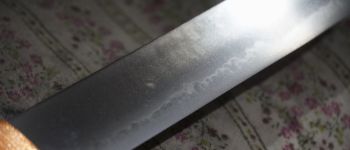

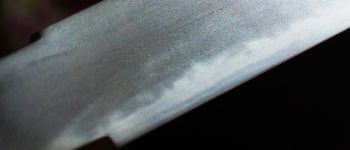

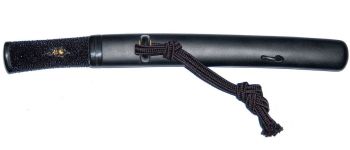

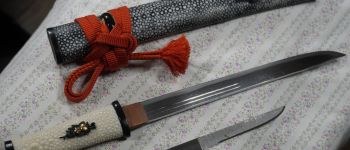

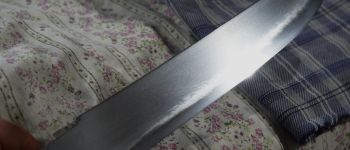

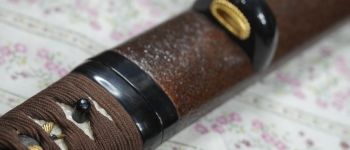

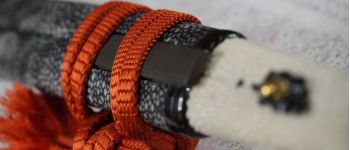

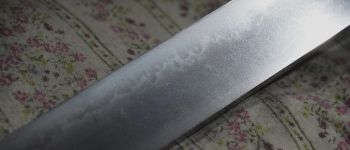

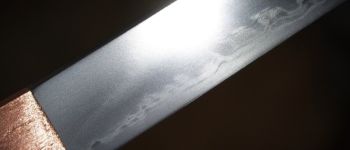

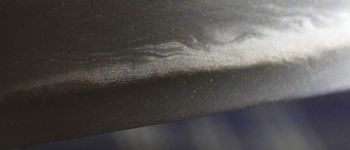

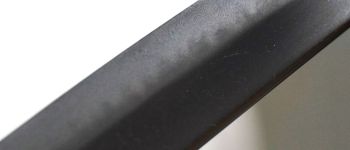

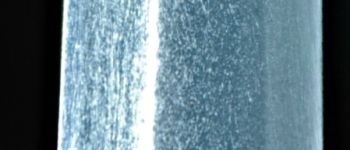

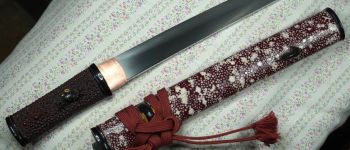

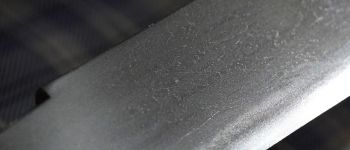

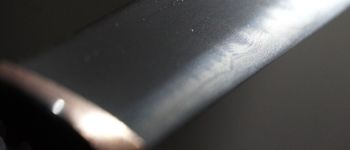

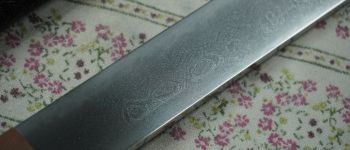

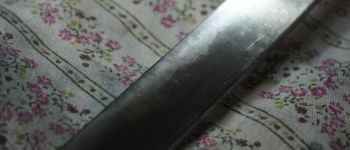

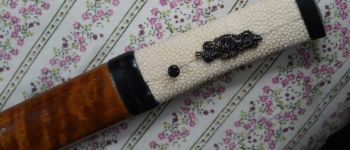

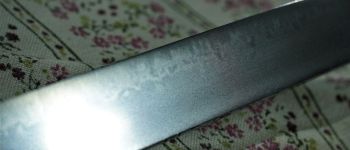

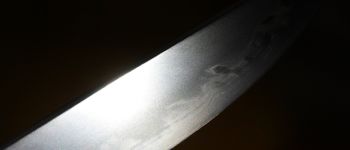

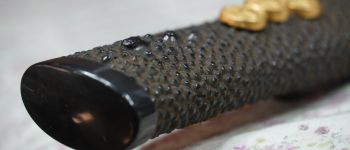

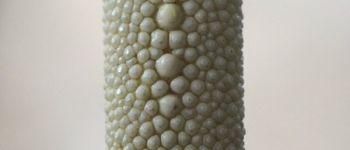

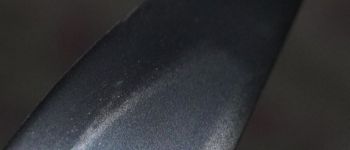

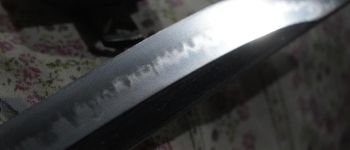

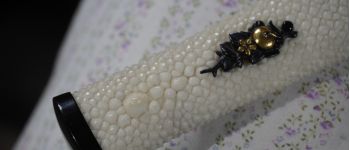

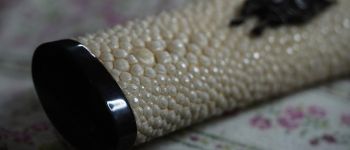

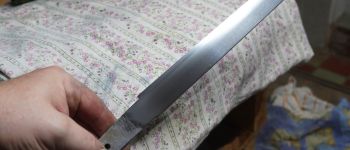

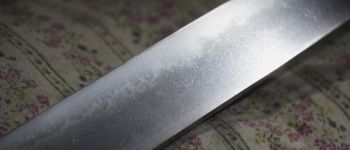

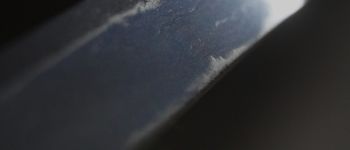

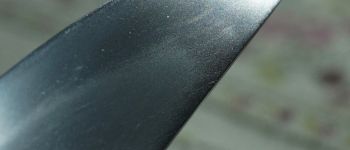

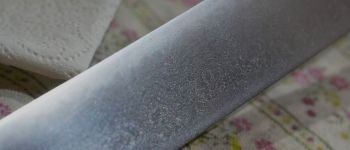

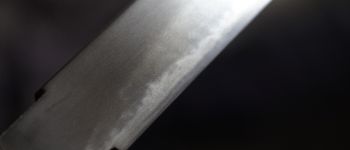

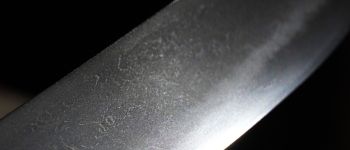

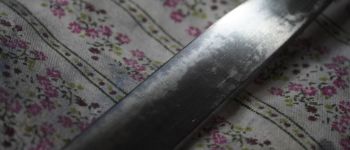

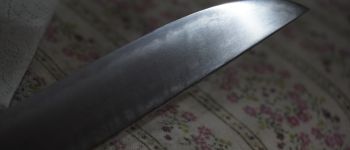

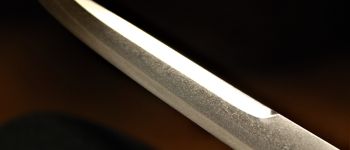

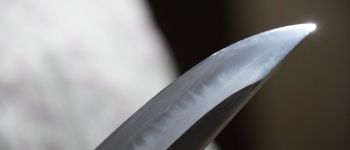

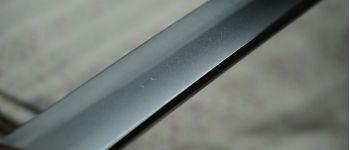

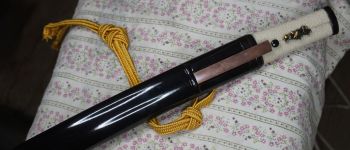

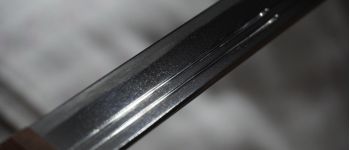

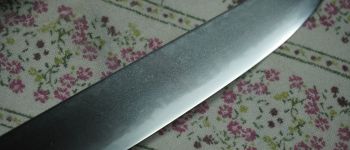

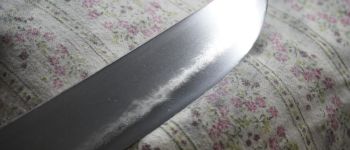

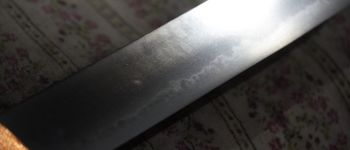

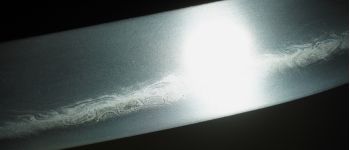

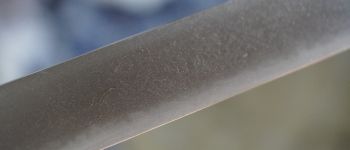

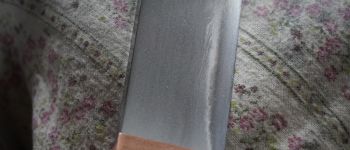

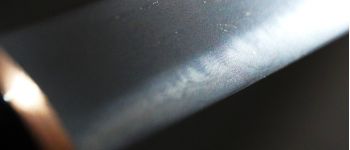

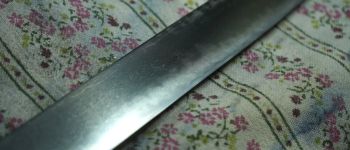

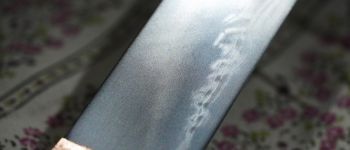

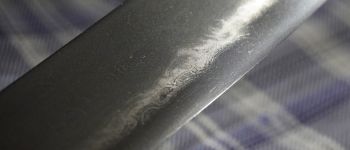

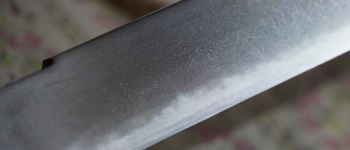

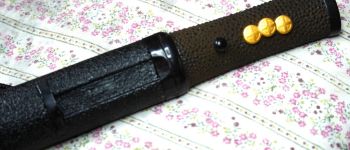

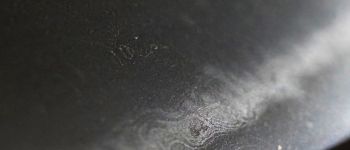

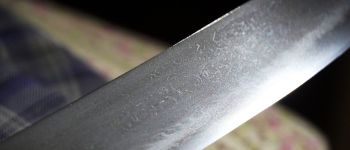

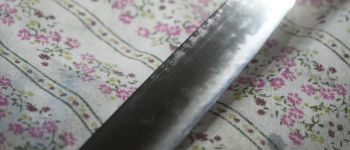

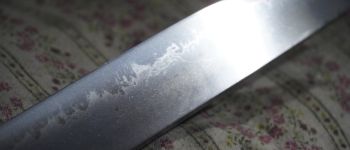

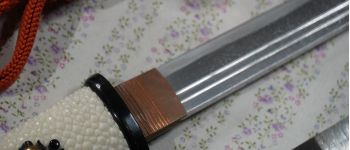

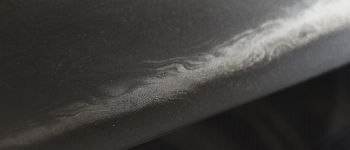

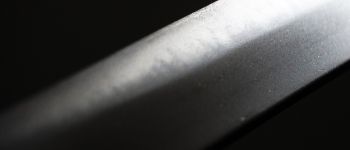

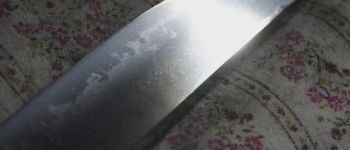

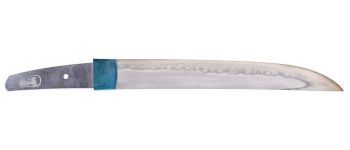

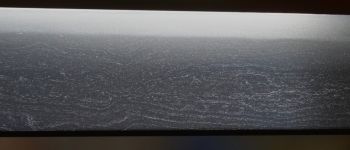

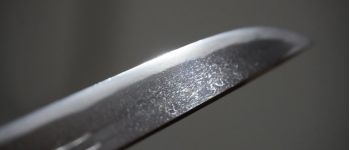

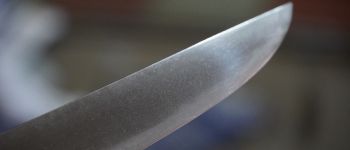

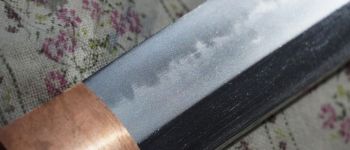

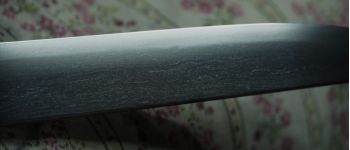

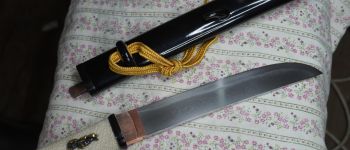

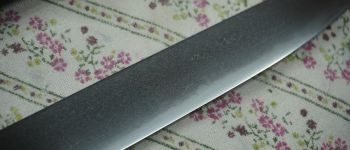

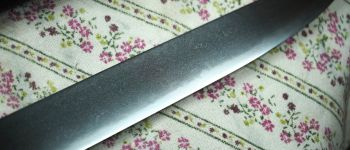

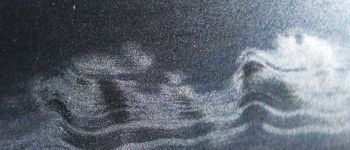

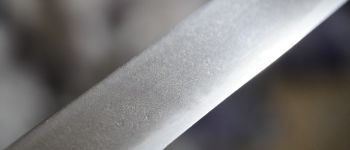

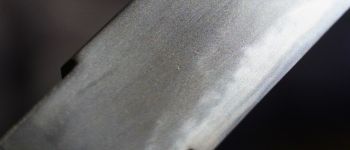

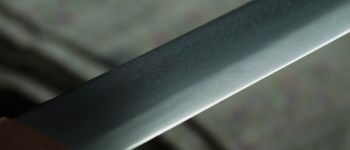

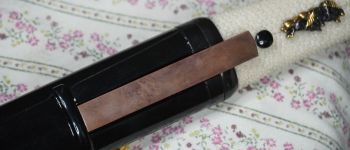

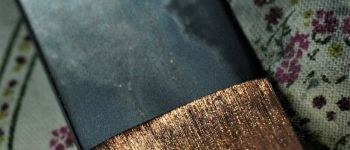

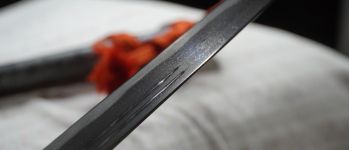

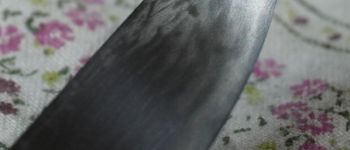

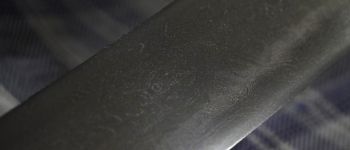

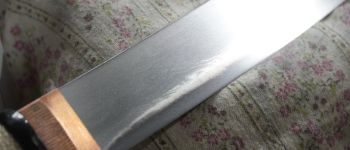

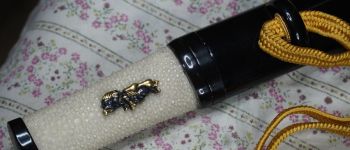

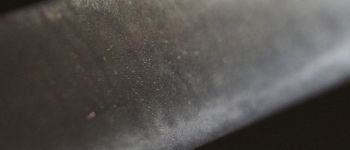

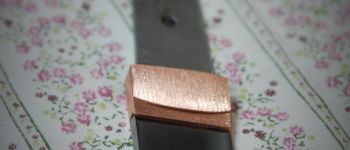

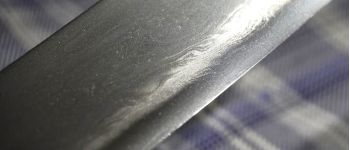

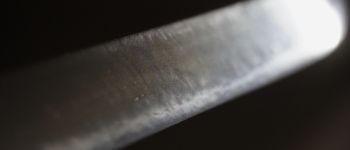

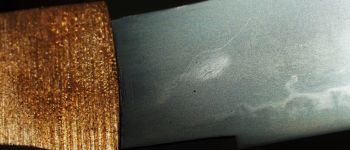

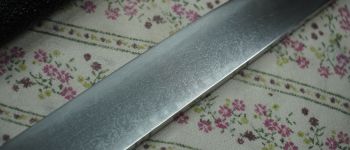

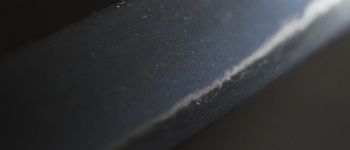

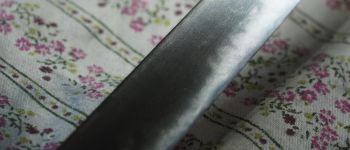

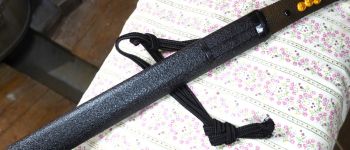

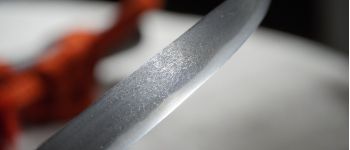

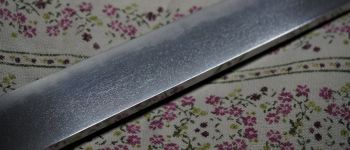

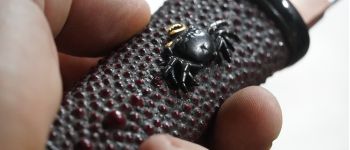

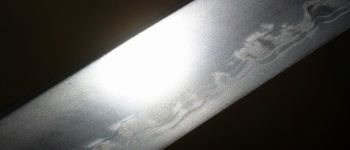

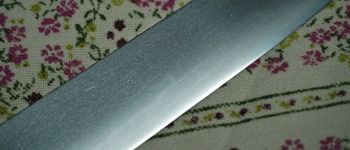

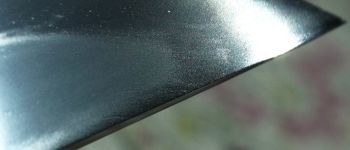

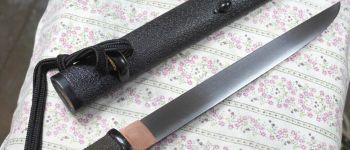

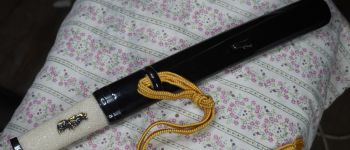

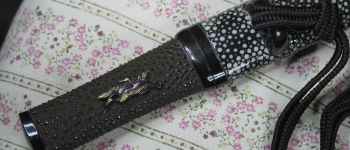

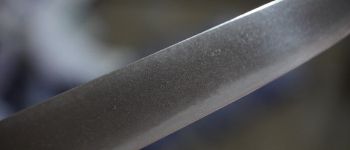

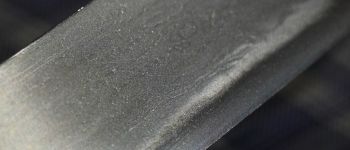

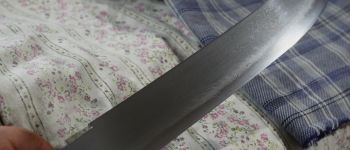

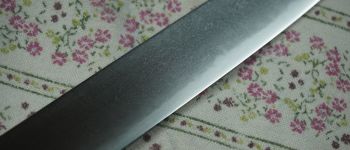

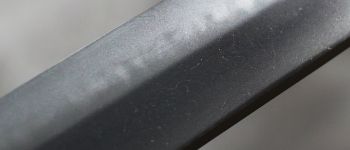

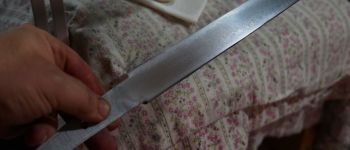

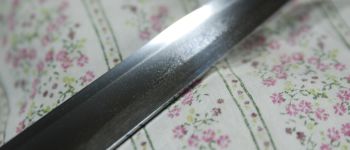

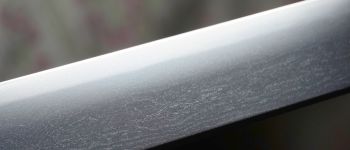

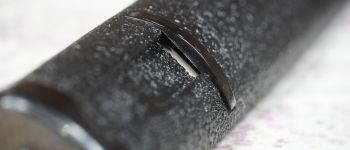

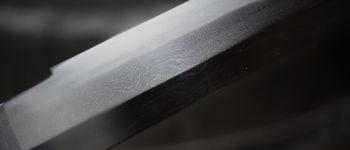

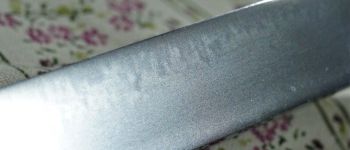

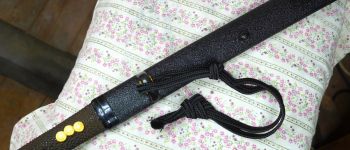

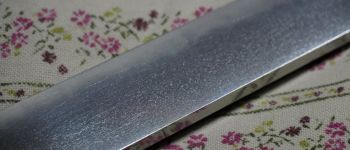

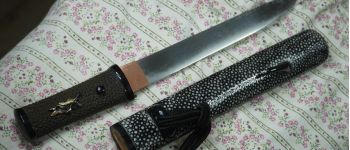

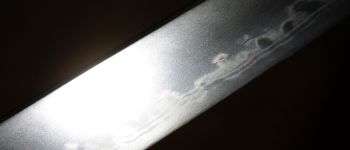

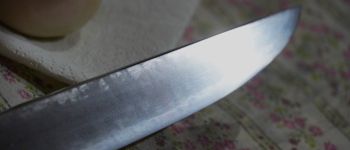

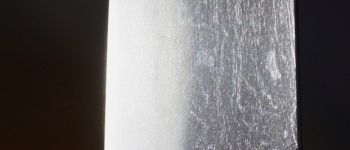

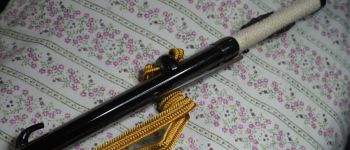

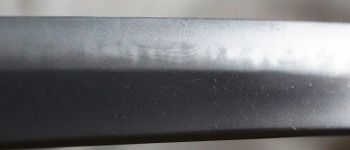

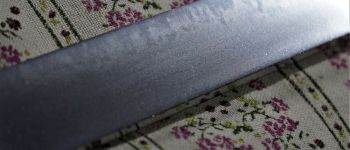

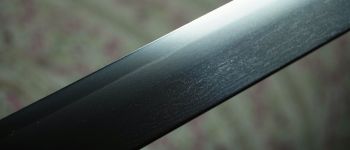

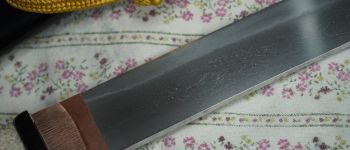

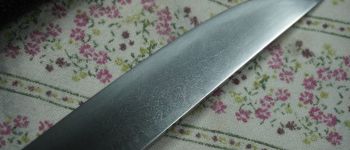

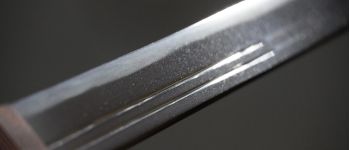

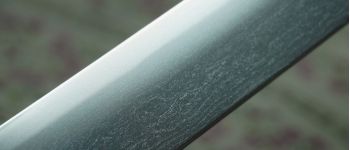

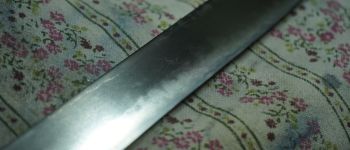

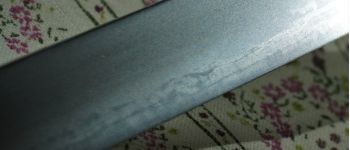

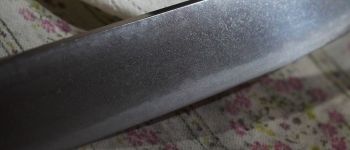

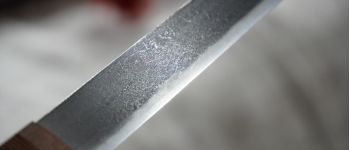

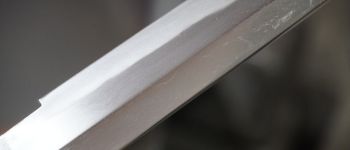

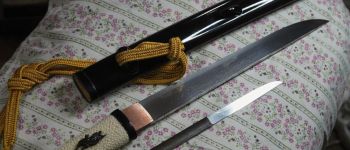

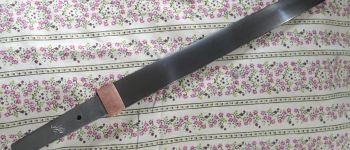

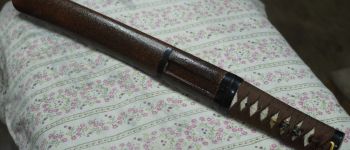

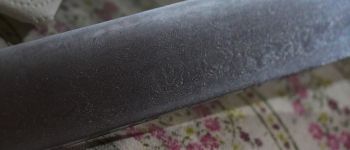

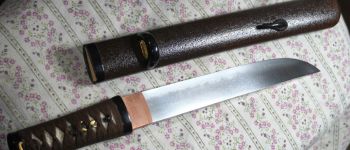

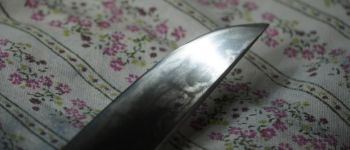

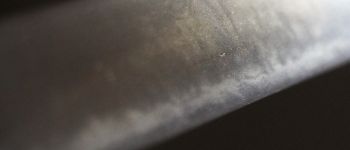

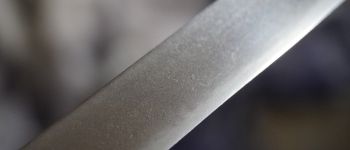

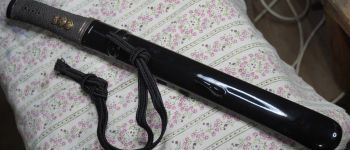

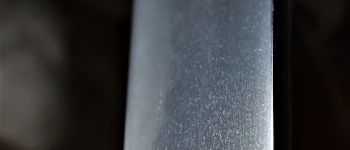

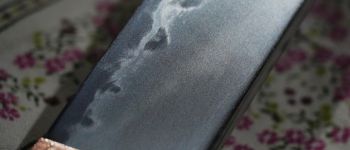

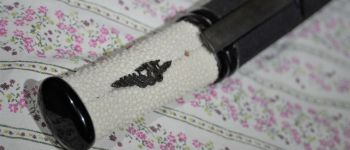

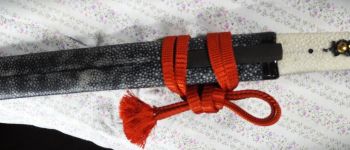

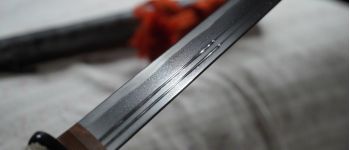

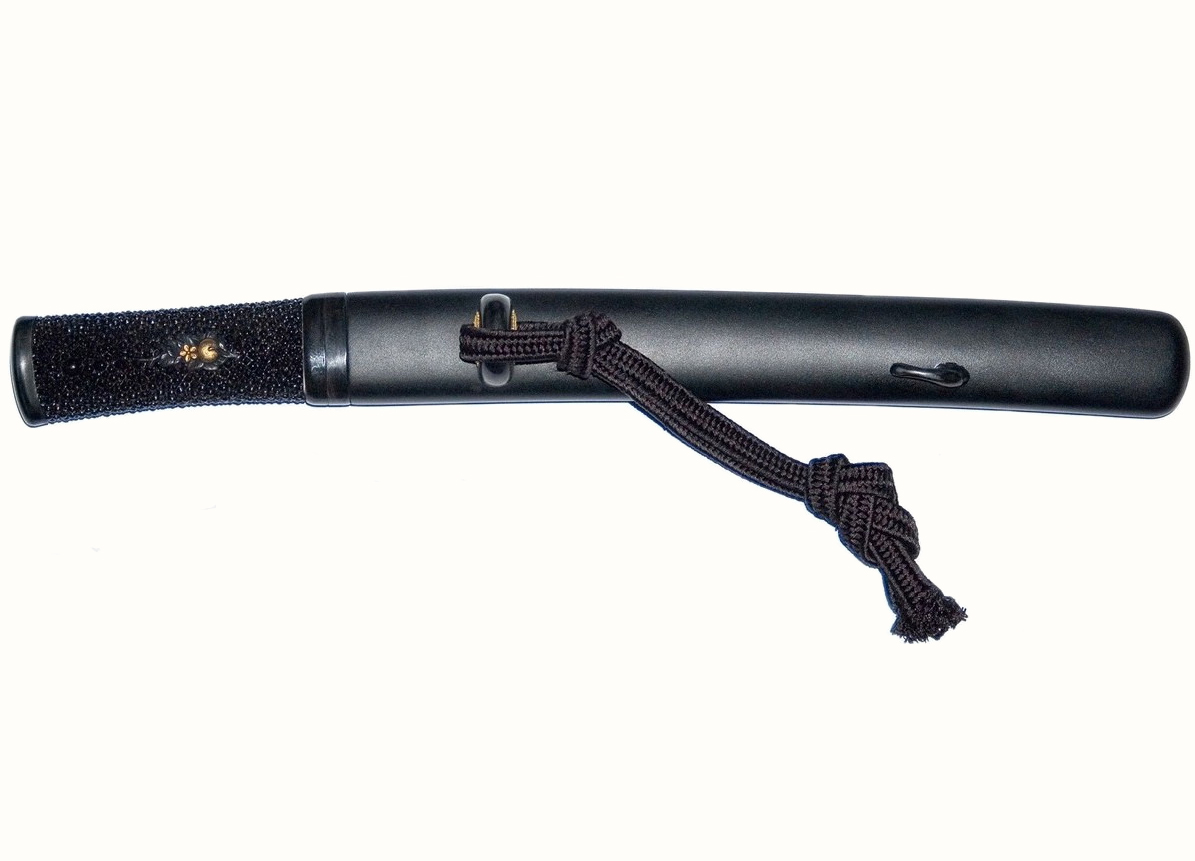

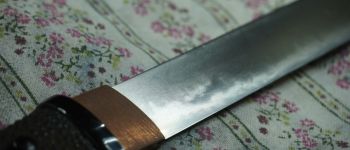

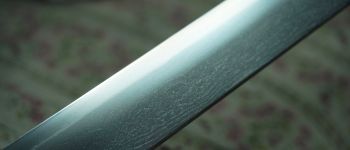

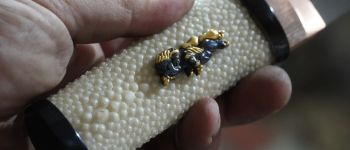

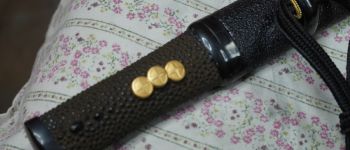

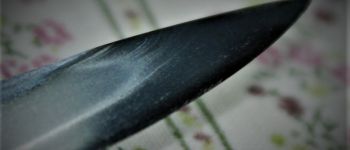

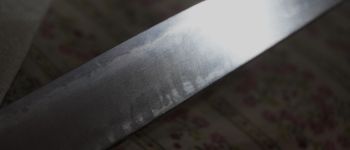

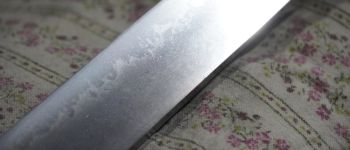

Tanto, hira zukuri v dashi zame aikuchi koshirae. Čepel hira zukuri, tamahagane vlastní produkce. Itame hada, hamon chóji doprovázeno utsuri.

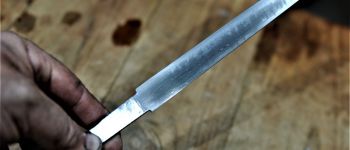

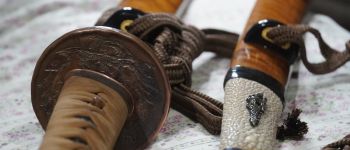

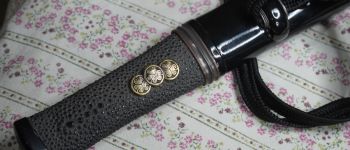

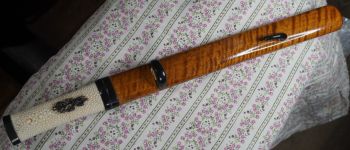

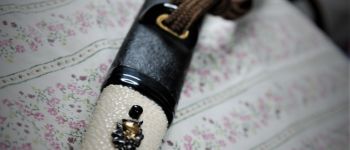

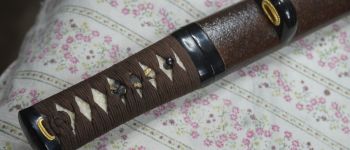

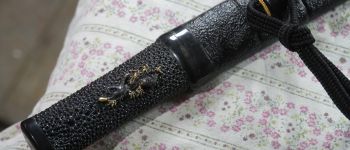

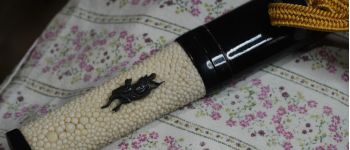

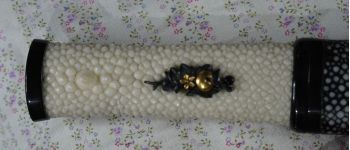

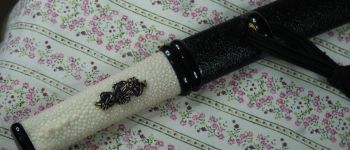

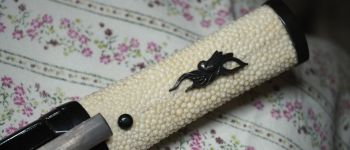

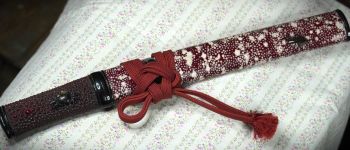

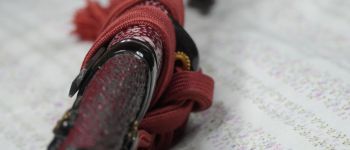

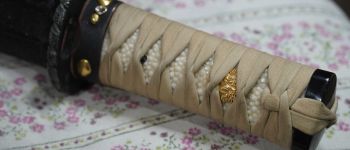

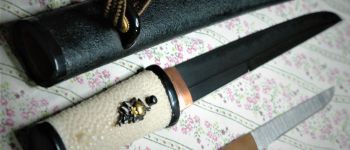

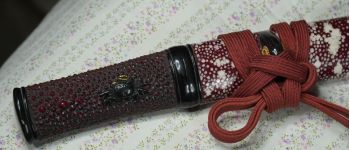

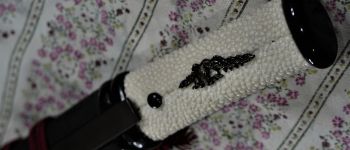

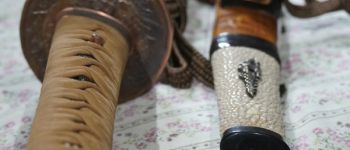

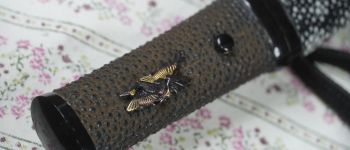

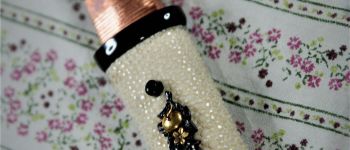

Souprava aikuchi, menuki s motivem borovic, kogatana.

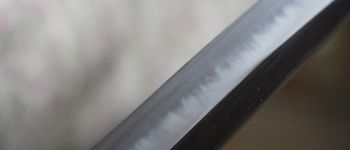

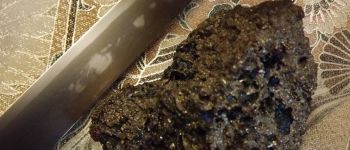

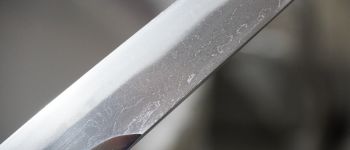

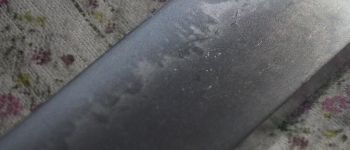

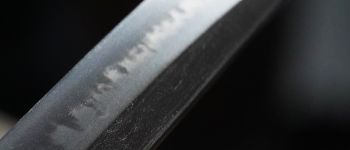

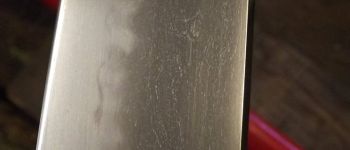

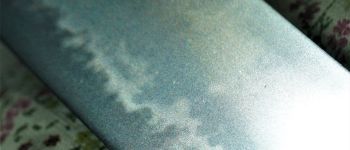

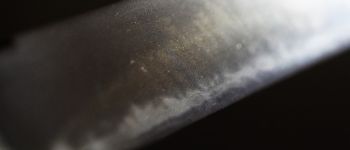

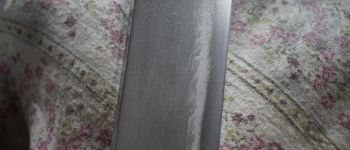

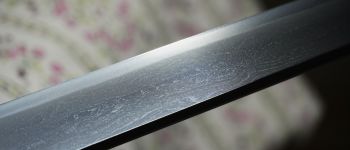

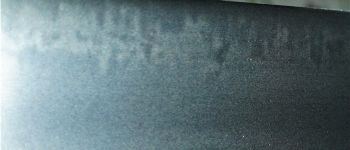

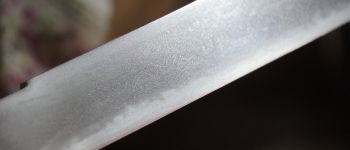

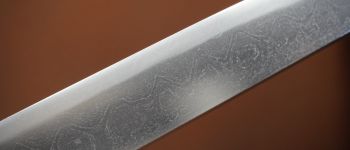

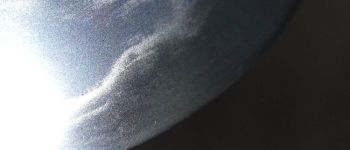

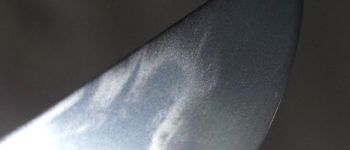

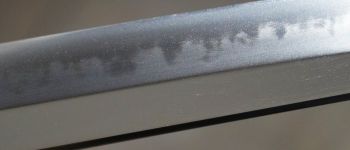

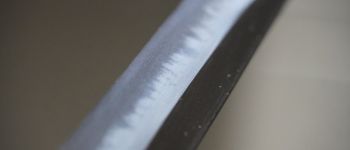

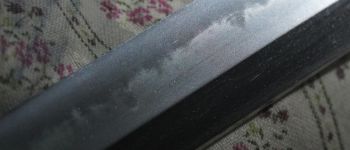

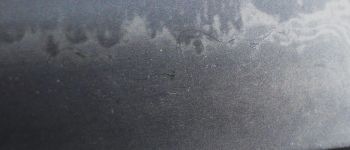

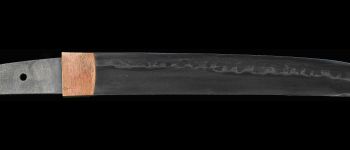

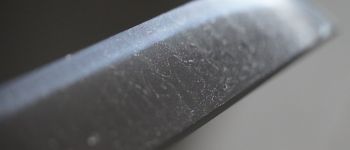

Oroshigane/tamahagane. Hamon midare, chóji, utsuri, nie utsuri, mizukage, chikkei, tobiyaki, kinsuji. Metalurgicky zajímavá čepel. Itame, ko mokume hada. Leštění v sashikomi stylu.

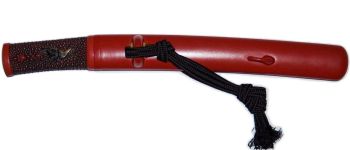

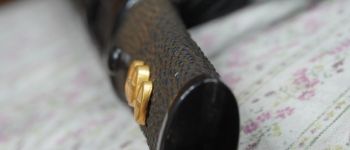

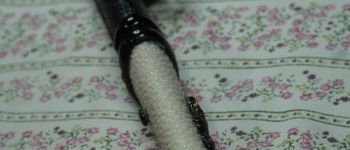

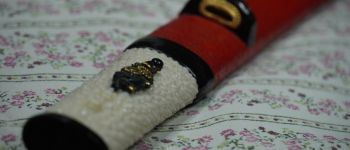

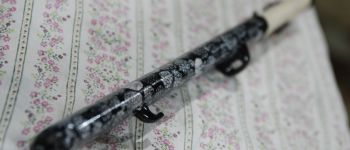

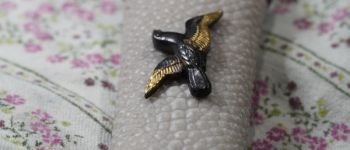

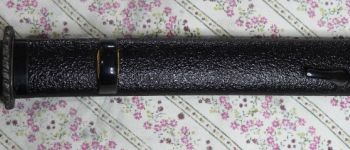

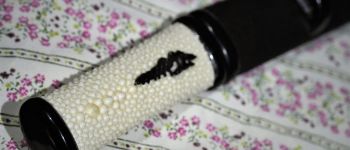

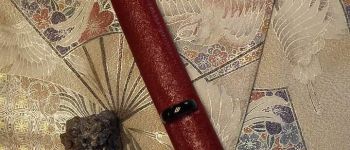

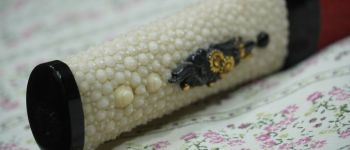

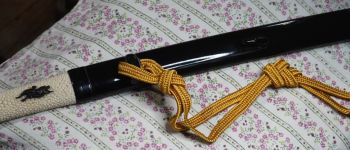

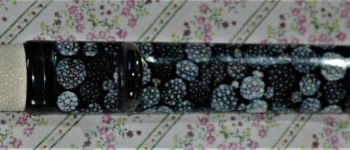

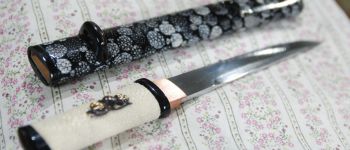

Souprava aikuchi s perleťovým lakem v ishime stylu. Menuki s motivem HATÓ, holub.
Tanto tvoří pár s Ható katanou.

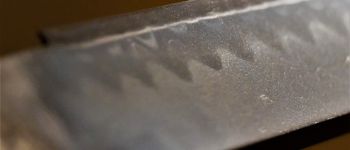

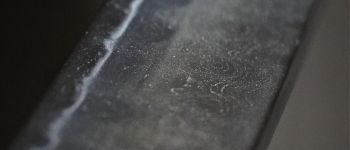

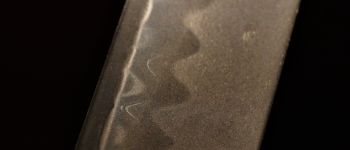

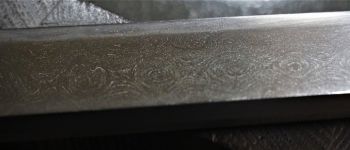

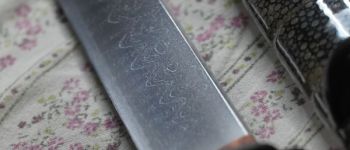

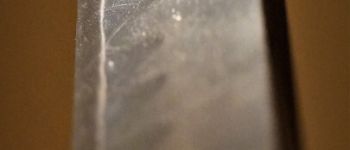

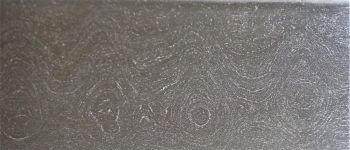

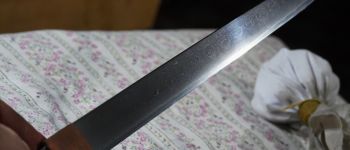

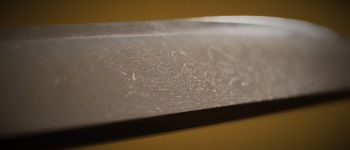

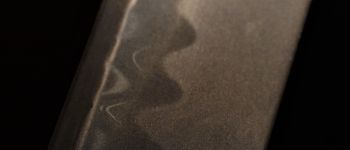

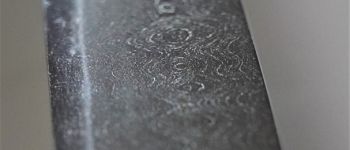

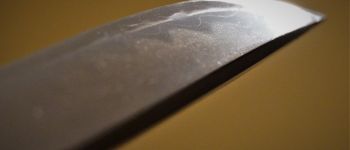

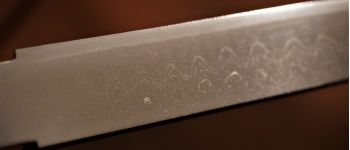

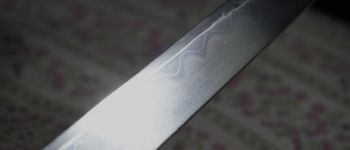

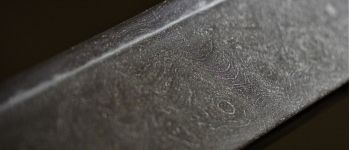

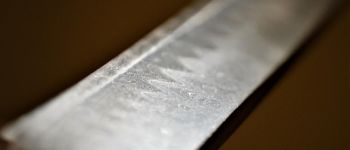

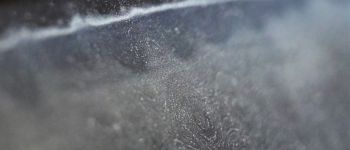

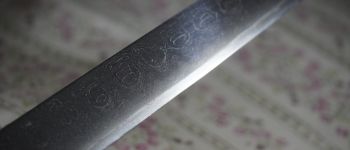

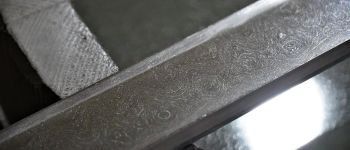

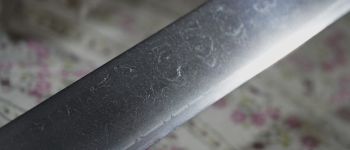

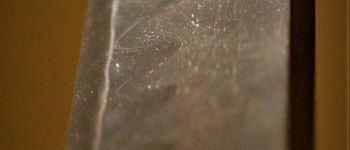

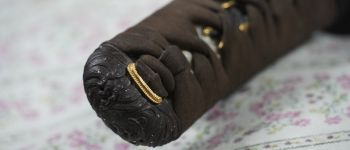

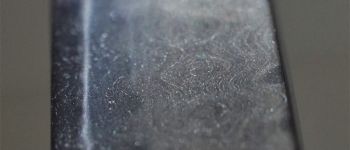

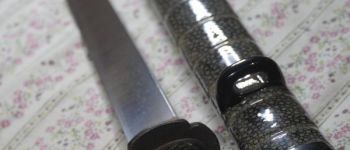

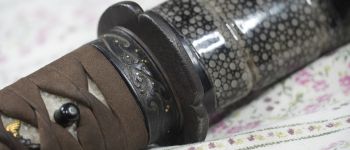

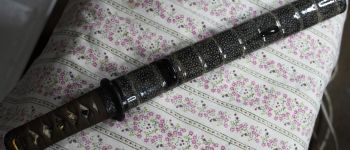

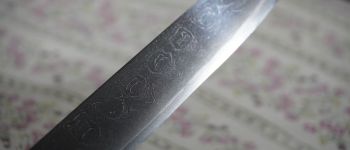

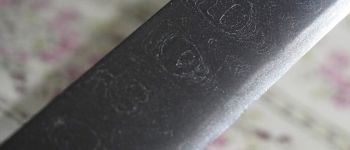

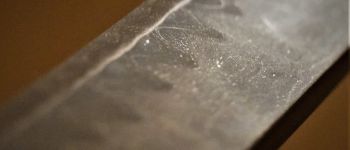

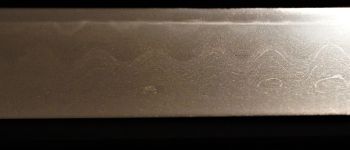

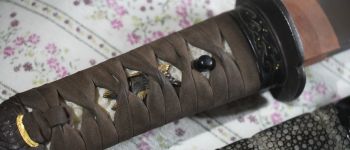

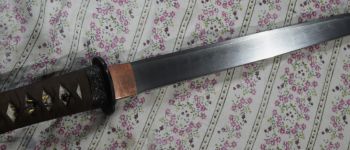

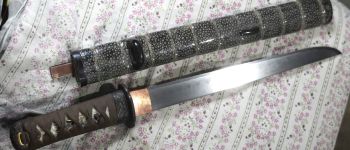

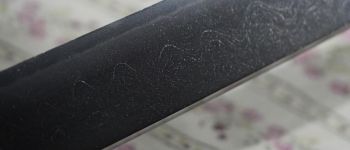

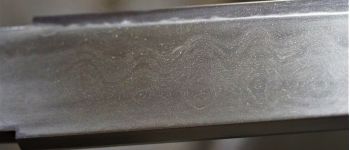

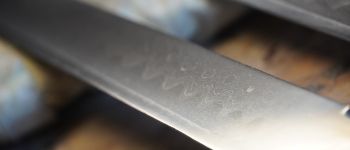

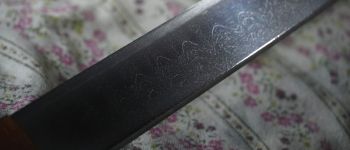

Jedna z nejstarších a zároveň i velmi zajímavých mečířských škol je škola Gassan. Je pojmenována podle hory Gassan, v jejíž blízkosti sídlí. Tato škola začala produkovat meče již v období Kamakura a její přímí potomci vyrábí meče až do současnosti. Výrazným charakteristickým rysem je typická struktura oceli (hada) v Ayasugi stylu. Tu tvoří vrstvy ocelu formované do výrazných vln. Měl jsem možnost podrobně prostudovat více jak 20 originálních mečů této školy. U nejstarší mečů  (Koto období) je hada formovaná s menší precizností. Vlny, popřípadě kruhové útvary v struktuře oceli jsou nepravidelné. To je způsobeno procesem formování, kterým je protlačování vrstev kováním. Oproti tomu meče z mladších období a současné meče této školy mají obvykle vlny precizně formované. Technika tváření struktury je v tomto případě pilování, nebo vybrušování vzoru a následné prokování. U Koto mečů je často výrazný rozdíl ve struktuře a barvě oceli v oblasti ostří. Ta bývá výrazně tmavší a jemnější, s větší hustotou vrstev. Barva i struktura působí homogennějším dojmem. Pravděpodobně je vyrobeno z jednoho typu vysokouhlíkové oceli . Ocel použitá pro boky čepele je výraznější, se zdánlivě  menší hustotou překladů a vysokou transparentností vrstev. Tento efekt vzniká při kombinování ocelí odlišného typu. V Evropě je tato technika používaná při výrobě laminované damaškové oceli (nepravý damašek)

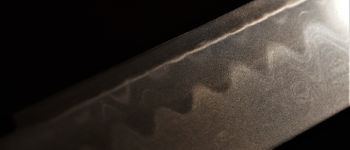

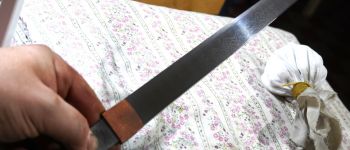

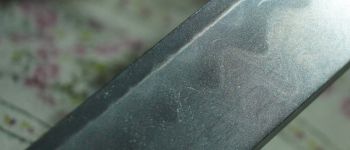

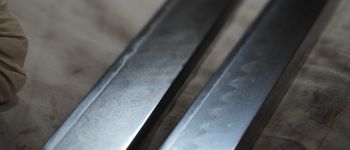

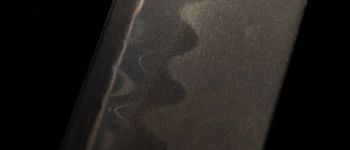

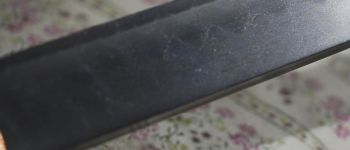

Cílem experimentu bylo vytvořit dvě čepele v Gassan stylu s použitím obou technik tváření hady. Čepel s probrušovanou strukturou vln je v konstrukci gyaku kobuse. Plát vrstvené vysokouhlíkové oceli oroshigane, která má tmavou barvu, je kovářsky svařen s plátem kombinované překládané oceli tamahagane ( světlejší sříbrná barva) a oroshigane (tmavá barva) a poté je ohnut  homogennější oroshigane ocelí dovnitř a svařen podobně jako u kobuse stylu. Hřbet paketu, kde se střídají transparentní kombinovaná ocel pláště a tmavší, méně výrazná ocel středu, pak tvoří břitovou část čepele.
Čepel s kovanou strukturou vln je san mai. Je tedy tvořena ze tří částí. Boky z transparentní výrazné oceli, střed z tmavší oceli s méně výraznou strukturou překládání.

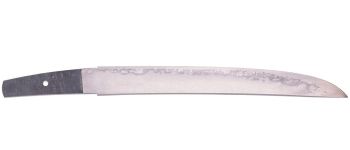

Kalení, linie hamon, je u školy Gassan obvykle nižší suguha.  Utsuri se někdy vyskytuje u koto mečů. Není však pravidlem. Někdy bývá za utsuri považován přechod mezi tmavší břitovou ocelí a pláštěm. Je možné, že je utsuri u koto čepelí přítomno, ale je jen na břitové oceli a ocel pláště ho zakrývá. Tento efekt je zřetelný na druhé, mnou vyrobené čepeli. Utsuri se zde projevuje jen asi 3 cm od hamachi v tmavém hagane, poté zabíhá pod kawagane a již není zřetelné. U první čepele se projevuje v první polovině čepele poměrně výrazně jako světlý stín. Zdaleka však není tak výrazné, jako u čepelí Ichimonji stylu, které vyrábím.
U obou čepelí jsem při kalení použil pastu z hlíny a zvolil styl rovné kalící linie suguha.
Výsledek práce považuji za zdařený. Použití odlišných technik pro formování vzoru Ayasugi vedlo k vytvoření odlišných forem hada, typickýcm pro různá období. Podařilo se vytvořit dvě krásné čepele tanto bez svárových vad, což není u Gassan stylu úplně jednoduché. Je zajímavé sledovat projevy utsuri a vliv konstrukce čepele či použité oceli na něj.

Kompletní postup výroby je zdokumentován a bude k dispozici ve filmové podobě.

Obě čepele jsou Yoroi doshi styl, bez prohnutí. Délka ostří 29 cm pro pravidelné vlny, 30,5 cm pro kovaný vzor.
Leštění je provedeno jen z jedné strany jako náhled do oceli. Není dokončeno v plné kvalitě.
V případě zájmu jsou čepele k dispozici. Cena čepele v aktuálním stavu je 20 000 Kč. V dokončeném leštění 30 000 Kč. V soupravě, podle typu soupravy a doplňků, konkrétní cena po dohodě.

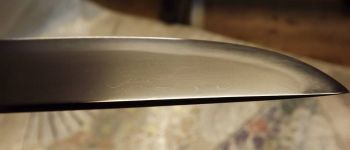

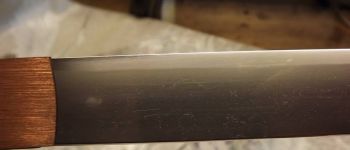

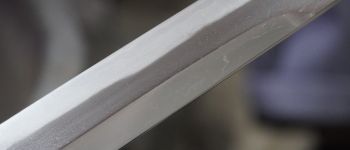

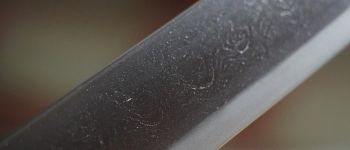

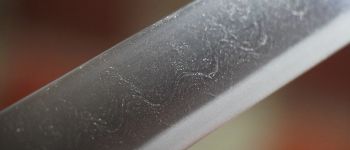

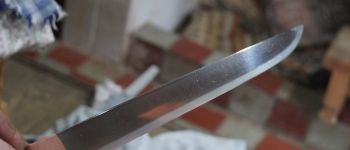

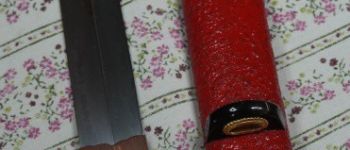

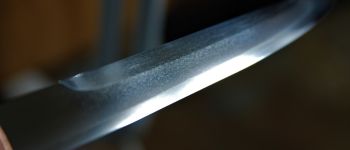

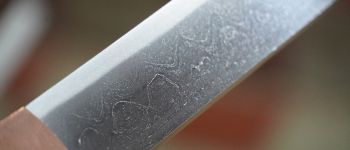

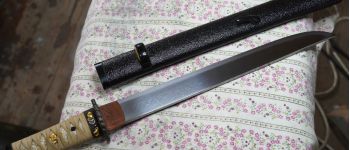

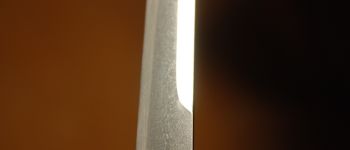

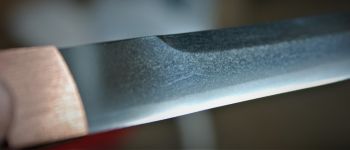

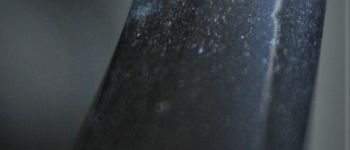

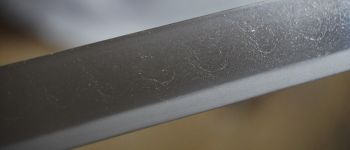

Tanto, nagasa cca 20cm, uchi sori, yoroi doshi, uno kubi zukuri sugata, ocel tamahagane, itame, ayasugi hada, suguha hamon. Aikuchi dashi zame koshirae, same saya.

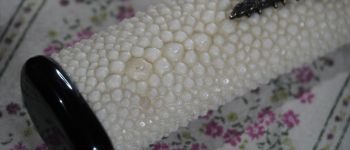

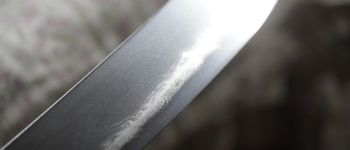

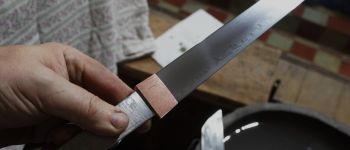

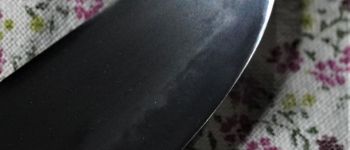

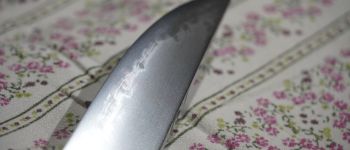

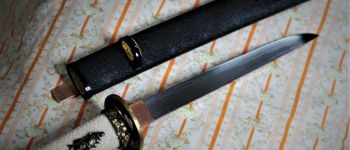

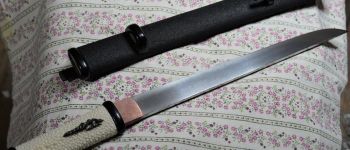

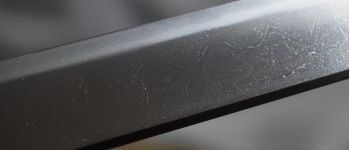

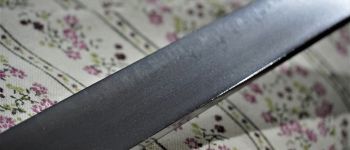

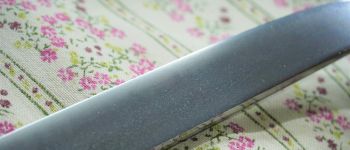

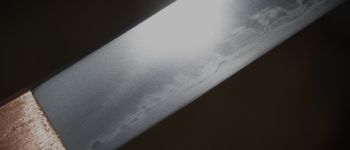

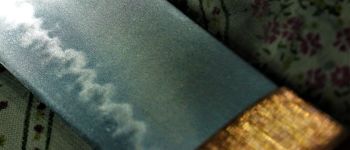

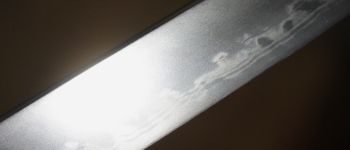

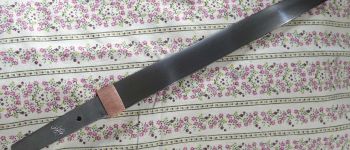

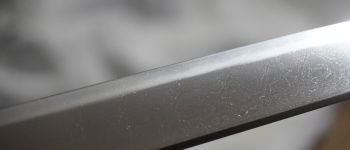

Tanto, yoroi doshi hira zukuri. Masame hada, hamon midare, suguha, dlouhé kaeri. Nagasa 18cm, kassane 9mm

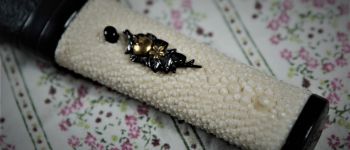

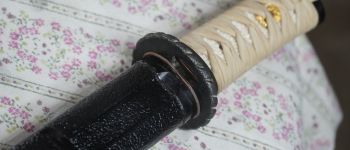

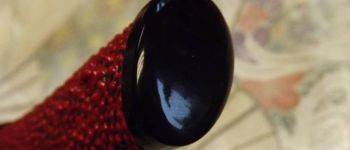

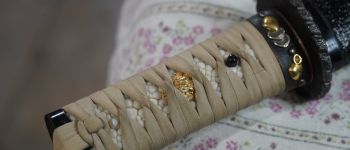

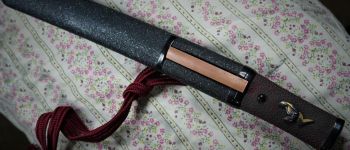

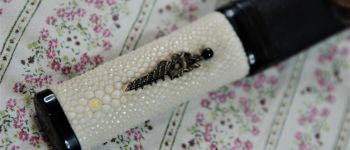

Koshirae tanto, dashi zame buke zukuri. Fuchi starožitné originální (Mino ?), tsuba starožitná, originální. Menuki s motivem cvrčků.

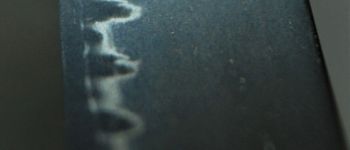

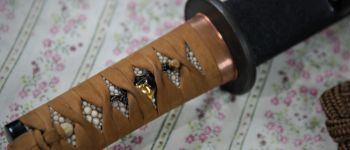

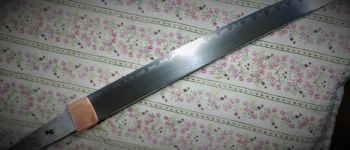

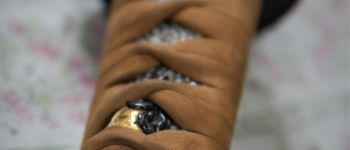

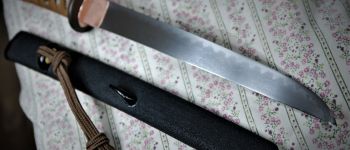

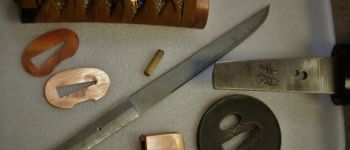

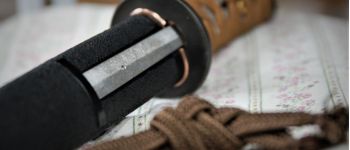

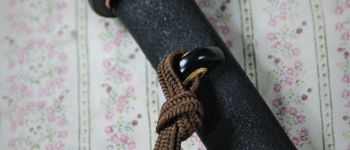

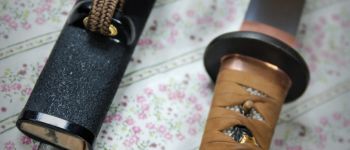

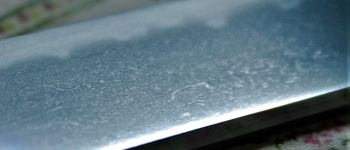

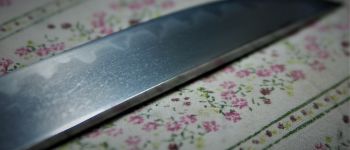

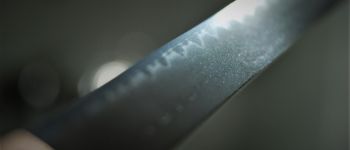

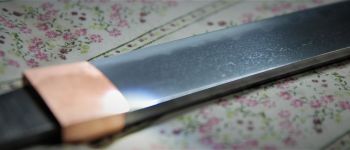

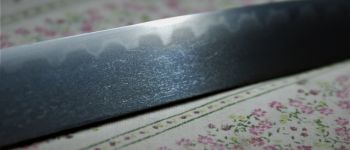

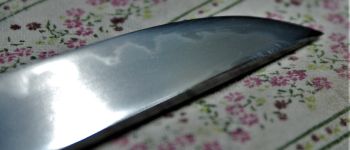

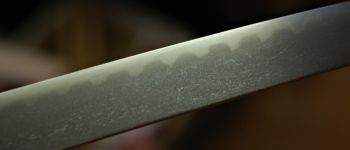

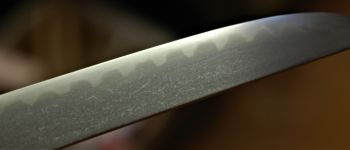

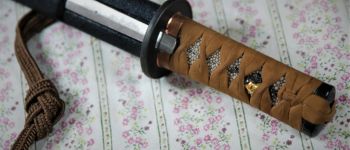

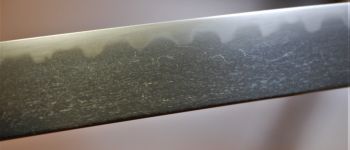

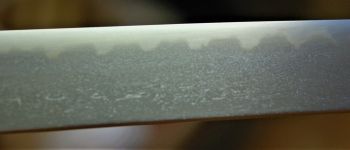

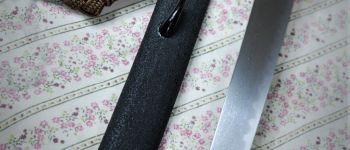

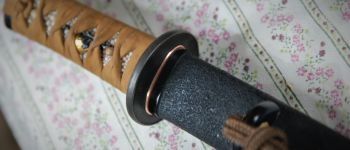

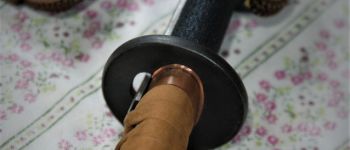

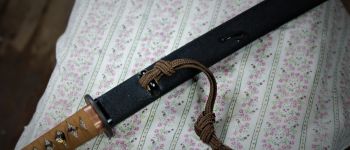

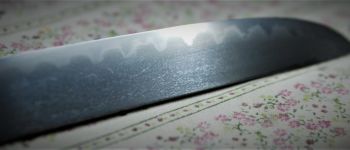

Sunobi tanto, hira zukuri, nagasa 32cm. Čepel ve stylu školy Mino. San mai konstrukce, itame mokume hada. Hamon gunome. Souprava tanto, tensho styl. Kogatana. Leštěno v sashikomi stylu.

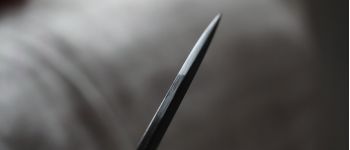

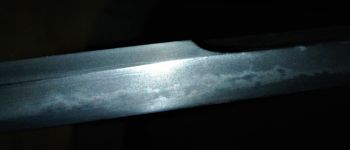

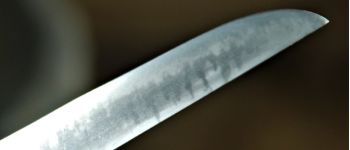

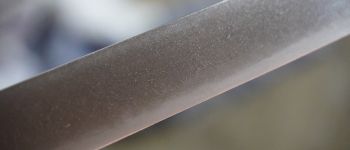

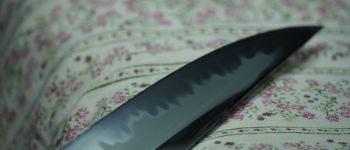

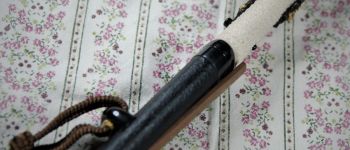

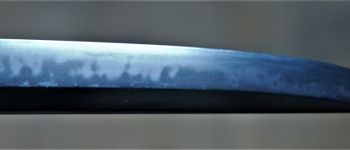

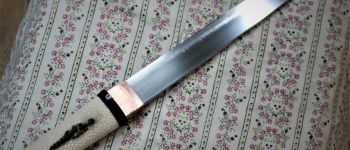

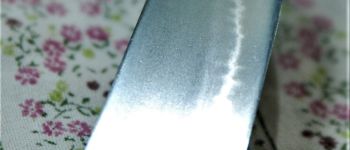

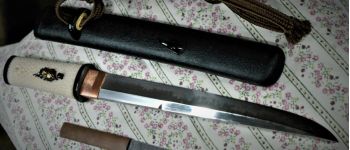

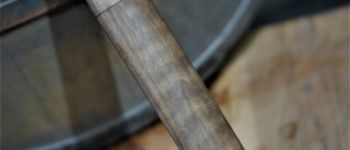

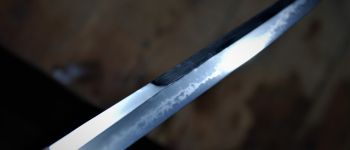

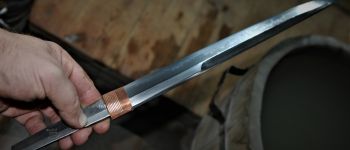

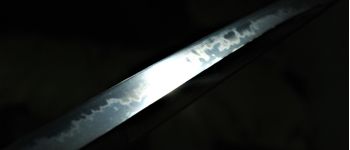

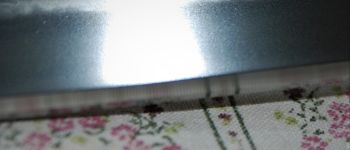

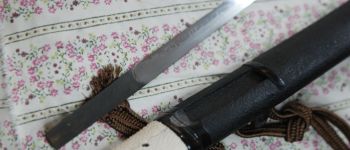

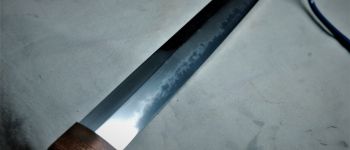

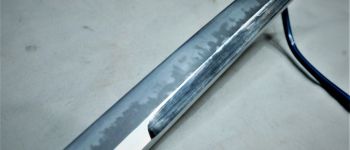

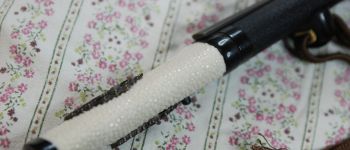

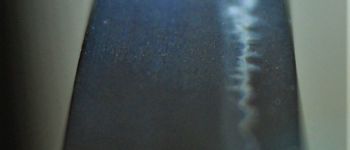

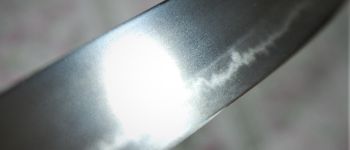

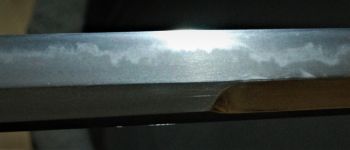

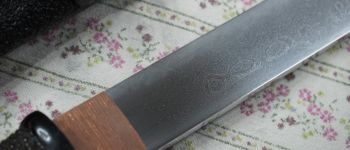

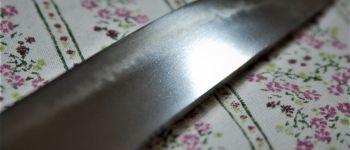

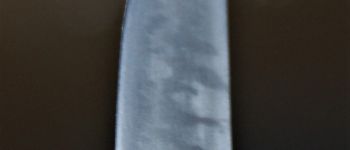

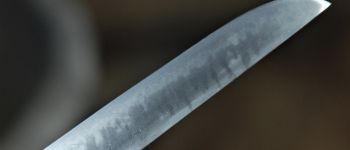

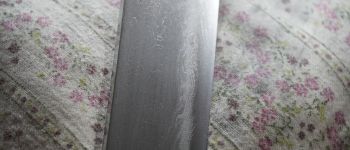

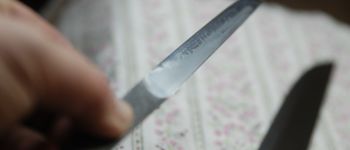

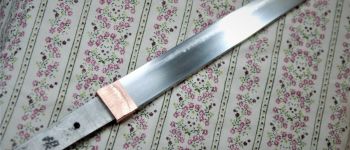

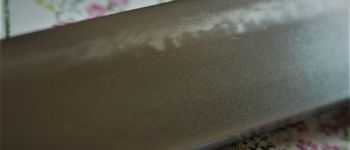

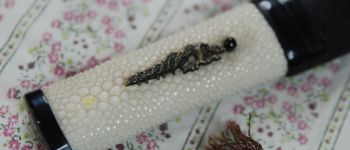

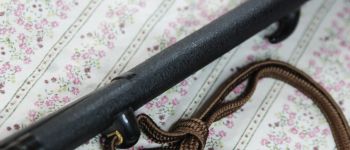

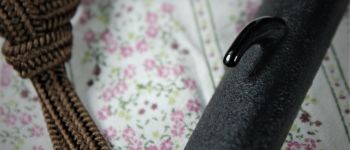

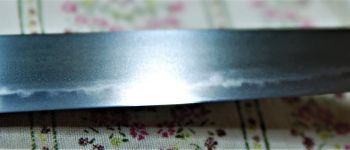

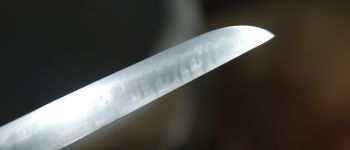

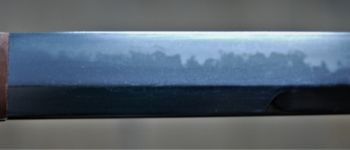

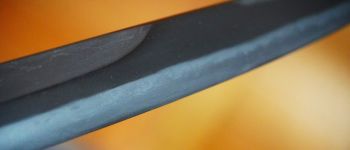

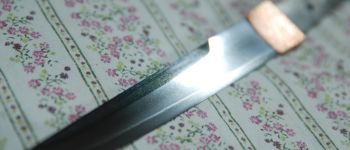

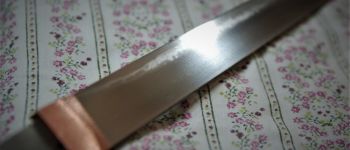

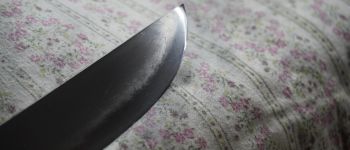

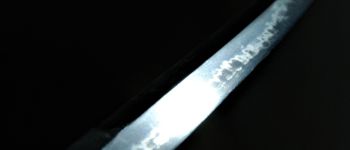

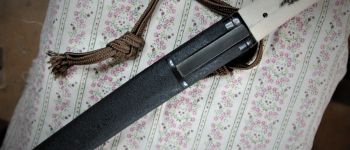

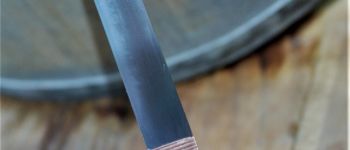

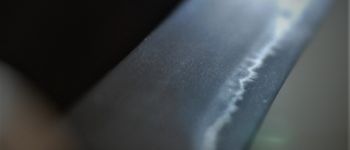

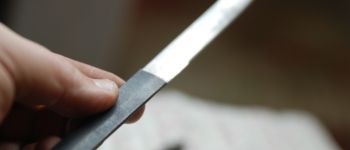

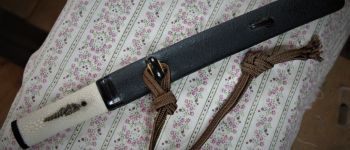

Tanto, hira zukuri, nagasa cca 26cm, hamon ko-chóji, nie utsuri. Itame mokume hada. Mix ocelí tamahagane/oroshigane. Koshirae dashizame aikuchi. Součástí soupravy je integrovaná kogatana (chóji hamon, masame hada)
